[拼音]：miduiji jiegou
[外文]：close-packed structure
晶体中的原子（或离子）在没有其他因素（例如价键的方向性、正负离子的相间排列等）的影响下，由于彼此之间的吸引力会尽可能地靠近，以形成空间密堆积排列的稳定结构。空间堆积的致密度用空间利用率（晶胞内原子总体积占晶胞体积的百分数）表示。

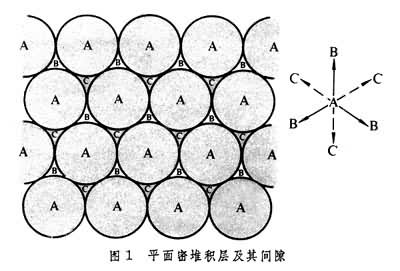

将离子（一般为金属离子）近似地看成是等径的刚球，其平面密排图形如图1中A球的排列所示。球的间隙有B和C两种。在排第二层时须将球放到B（或C）位才能得到最紧密的堆积。但排第三层时，由于第二层形成的球隙可能是A或C（设第二层为B 位），所以视球放置的位置不同而有两种密堆积结构。

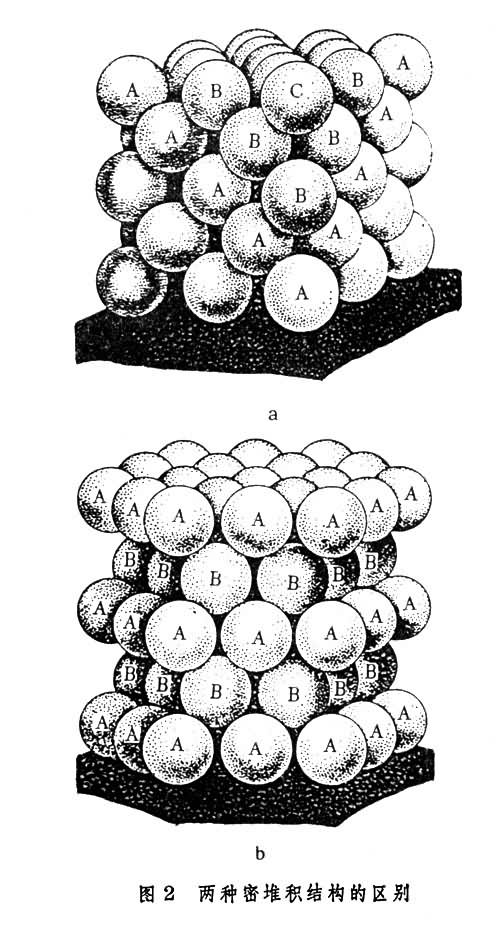

（1）立方密堆积。将第三层球放到C位，则第四层球放入第三层球形成的间隙 A处，并依ABCABC…规律重复地堆积下去，如图2a所示。面心立方的(111)面沿[111]方向堆积的情况就是如此，金属Cu、Al、Au等的结构属于这种结构。
（2）六角密堆积。将第三层球放到 A位，并依ABABAB…顺序堆积下去（图2b）。当六角晶系中轴比с/a=1.633时，其（0001）面沿[0001]方向的堆积情况就如此。金属Zn、Mg、Be等属于这种结构。
两种密堆积结构的空间利用率均为
