[拼音]：jingxu
[外文]：whisker

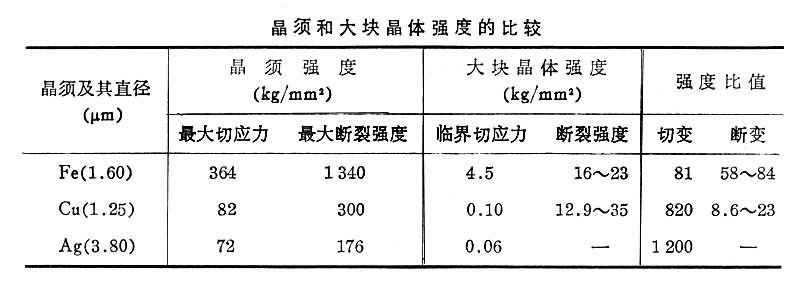

1952年，C.赫林和J.K.高尔特发现，直径约2微米的锡晶体细丝具有理论所预测的强度。许多材料（如Zn、Cd、Mg、Hg、K、Fe、Co、Ni、Cu、Au、Ag、Pt、 Si、Ge以及某些氧化物、碳化物、金属卤化物、石墨、聚合物等）的晶体细丝也具有这一特性，其强度比相应的大块晶体大100～1000倍，但当直径增加到10～20微米以上时，其强度又降低到和大块材料的强度相近，这种直径为微米数量级的晶体细丝叫做“晶须”。许多金属晶须的拉伸曲线具有十分明显的屈服点，如铜晶须，其屈服应力与流变应力之比高达80:1。因其高强度是不稳定的，给实际应用造成了困难。表列举了铁、铜、银晶须和大块晶体强度的比较情况。
用金属卤化物氢气还原法可以生出金属晶须。将盛有金属卤化物的小槽，放入通着氢气的加热电炉内，约1小时便可以生出长几厘米、 直径几微米到几十微米的晶须。晶须还具有优异的高温强度和抗腐蚀性能。铁、钴晶须的矫顽力接近完整晶体的理论值。
一般认为，晶须结构是完整或近乎完整的，它不含位错或只含一个沿轴向的螺型位错，这是晶须具有各种优异性能的原因。晶须具有高强度证实了位错理论的预言，对于探索新的提高实际材料强度的途径颇有启发。
- 参考书目
- C.C.Evans，Whiskers，Mills and Boon，London，1972.
