[拼音]：jubenliumi
[外文]：polyphenylene sulfide

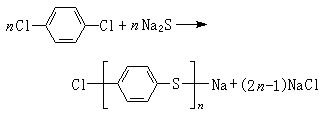

苯与硫的聚合物。英文缩写为PPS。1897年P.格伦弗雷塞用苯与硫黄在三氯化铝催化作用下，首次得到不溶的聚苯硫醚树脂。1948年研究过用对二氯苯与硫黄、碳酸钠反应合成聚苯硫醚，1967年美国菲利普斯石油公司用对二氯苯与硫化钠在六甲基磷酰三胺或N-甲基吡咯烷酮等极性溶剂中缩合聚合得到聚苯硫醚，1973年开始工业化生产，商品名为Ryton。反应如下：
性质
聚苯硫醚原粉密度1.36～1.38克/厘米3， 特性粘数约为0.16～0.21分升/克，数均分子量约为 3000～5000，玻璃化温度约85～100℃，结晶度约50％～75％，熔点约 285℃。聚苯硫醚原粉是线型高分子链结构，经270℃热空气的氧化交联， 其颜色由白色变为棕色，分子量增大，熔融指数减小。具有良好的尺寸稳定性、耐热性、耐化学腐蚀性、自熄性和瞬时耐烧蚀性能。
应用聚苯硫醚用40％玻璃纤维增强造粒，可在一般设备中压缩或注射成型。产品用作端面密封材料、泵的零部件或绝缘材料。采用不同的喷涂工艺，可在碳钢或铝表面制成防化学腐蚀的聚苯硫醚涂层。聚苯硫醚的最高长期使用温度为180～220℃。目前已能合成分子量高达17000的聚苯硫醚，适用于直接加工成薄膜或纤维。
