地形测量

对地球表面的地物、地貌在水平面上的投影位置和高程进行测定,并按一定比例缩小,用符号和注记绘制成图的工作。

大面积地形图的测绘基本上采用航空摄影测量的方法,但对面积较小的或者专用于某项工程建设的地形图,一般是在聚酯薄膜或白纸裱糊的测图板上测绘。

地形测量包括图根控制测量和碎部测量,按“先控制后碎部”的程序进行作业。一般先以较高精度的控制点作为测区首级控制,例如某等级的三角点(见三角测量)、导线点(见导线测量)、水准点(见国家水准网)等,然后逐步加密精度较低的控制点,最后布设专为碎部测量应用的图根控制点,简称图根点。

图根控制测量

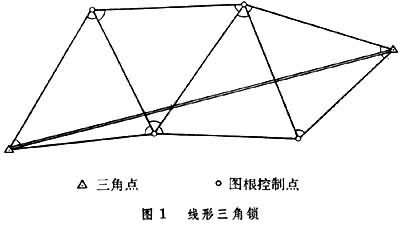

直接为测图建立平面控制和高程控制所进行的测量。图根控制点的布设,可采用图根三角、图根导线或交会定点法确定平面位置。图根三角中比较常用的是线形三角锁(图1)

图1

,它是起闭于两高级控制点之间的三角锁,只测角度,不测边长。交会定点法是根据已知的控制点和观测的角度(或边长)测定待定的图根控制点(见控制测量)。图根控制点的高程通常用三角高程测量水准测量的方法测定。作业时,先根据测区情况和测图要求,选定图根控制点的位置并用标桩标定,然后进行观测。观测成果合格后,用近似的平差方法进行成果处理,并计算其平面坐标和高程。

碎部测量

测绘地物和地貌的作业。地形测量中,所用的图幅多按正方形或梯形划分。测图前,必须先在聚酯薄膜或白纸裱糊的测图板上绘制图幅的坐标格网,按坐标展绘控制点。然后根据控制点测定地物特征点和地貌特征点,即测定地物的轮廓点或中心位置、地貌的坡度变换点或方向变换点的平面位置和高程,将有关地物、地貌按比例尺用规定符号描绘在图上。地物特征点和地貌特征点统称为碎部点。根据控制点测定碎部点的平面位置,最常用的方法是极坐标法。碎部点的高程,通常用视距测量法(见距离测量)测定。

按所用仪器的不同,碎部测量主要有平板仪测图法、小平板仪和经纬仪联合测图法、经纬仪测绘法等。

平板仪测图法

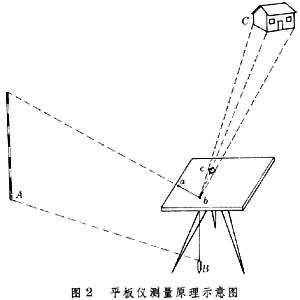

平板仪由平板和照准仪组成。平板又由测图板、基座和三脚架组成;照准仪由望远镜、竖直度盘、支柱和直尺构成。其作用同经纬仪的照准部相似,所不同的是沿直尺边在测图板上画方向线,以代替经纬仪的水平度盘读数。平板仪还有对中用的对点器,用以整平的水准器和定向用的长盒罗盘等附件。测图时,应用测图板上已展绘出的相应于地面控制点ABɑb(图2)

图2

,在B点安置平板仪,以b为极点,按BA方向将平板仪定向,然后用望远镜照准碎部点C,通过b点的直尺边即为指向C点的方向线。再用视距测量的方法测定B点到C点的水平距离和C点的高程,按测图比例尺沿直尺边自b点截取相应长度,即得C点在图上的平面位置c,并在点旁记其高程,随后逐点逐站边测边绘,即可测绘出地形图。

小平板仪与经纬仪联合测图法

小平板仪与平板仪不同之处,主要在于照准设备。小平板仪的照准器由直尺和前、后觇板构成,直尺上附有水准器。测图时,将小平板仪安置在控制点上以确定控制点至碎部点的方向。在旁边安置经纬仪,用视距测量的方法测定至碎部点的水平距离和碎部点的高程,定出碎部点在图上的位置,并注记高程,边测边绘。若在平坦地区,可用水准仪代替经纬仪,碎部点的高程用水准测量的方法测定。

经纬仪测绘法

将经纬仪安置在控制点上,选一已知方向作为零方向,测定零方向至碎部点方向之间的水平角,同时用视距测量的方法测定水平距离和高程。在经纬仪旁安置测图板,用量角器和比例尺按极坐标法在测图板上定出碎部点的位置并注记高程。在现场边测边绘。如将观测数据带回室内绘图则称为经纬仪测记法。

在碎部测量过程中,控制点的密度一般不能完全满足施测碎部的需要,因此还要增设一定数量的测站点以施测碎部。
