[拼音]：dianzhenxiang
[外文]：lattice image
用透射电子显微镜拍摄的晶体点阵像，它能反映出晶体的点阵周期。50年代中期发展了两种成像技术。即衍衬技术（见电子衍衬像）和点阵像技术。

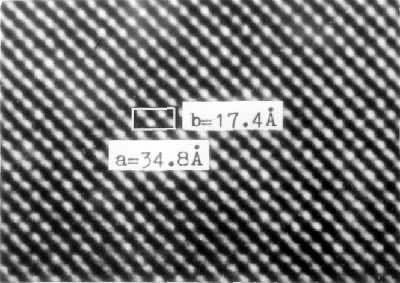

当透射电子束和衍射电子束(至少一个衍射电子束)同时参与成像时，透射束与衍射束相互干涉，形成一个反映晶体点阵周期的条纹像。若只令通过倒易点阵原点的一列衍射束成像，则得到一维点阵像，像上呈一系列相互平行的等间距条纹（图1中的A 区和B 区）。或者，条纹间距不完全相等，但能周期重复（图1的C区）其间距或重复周期等于产生该列衍射的晶面族之间距(见电子衍射)。1956年J.W.门特首先拍摄到酞菁铜和酞菁铂的一维点阵像，分辨开了间距为 10～12┱的晶面族。令不在一列上的若干衍射束(三束以上)成像时，得到二维点阵像（图2）。其中的斑点(或条纹)代表晶体点阵在像平面上的投影。因此，从一维和二维点阵像上能直观地看到晶体点阵的周期，晶体中的位错、层错以及异类晶体的交生等也都能在点阵像上直观地反映出来（图1）。
拍摄点阵像时，依入射束是否与电子显微镜的光轴重合，是否通过物镜光阑中心而有对称照明与倾斜照明之分。点阵像的分辨率除与电子显微镜的分辨本领有直接关系外，还取决于参与成像衍射束的最大空间频率(见光学信息处理) ，但后者又因物镜球差而不能随意增大。

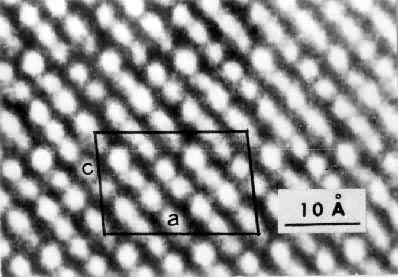

70年代初，电子显微镜的分辨本领已经达到原子量级。当用厚度小于100┱的极薄晶体拍摄高分辨率的点阵像时，在合适的欠焦量下，这种高分辨率的点阵像与晶体结构沿入射电子束方向的投影相似，不仅能反映出晶体点阵的周期，还可分辨出晶体结构中的原子或原子团，所以称为结构像（图3），可用�粗苯庸鄄炀褰峁购�晶体缺陷。
结构像的衬度属相位衬度，可借助电子衍射动力学理论来解释。在实际工作中，常用多层法计算结构像的衬度，以与实验像相对比，从而确定晶体的结构和缺陷。围绕着结构像成像技术、成像理论、理论像模拟计算和图像处理等工作的发展，在电子显微学的领域中，形成了一个高分辨电子显微学的新分支。
- 参考书目
- J. M. Cowley， DiffRaction Physics， 2nd revised ed.， North-Holland， Amsterdam， 1981.
- J. C. H. Spence， Experimental High-resolution Electron Microscopy，Clarendon Press，Oxford，1980.
- 李方华：《物理》，第8卷，第3期，第236页，1979。
