[拼音]：zhaoxiang tiandingtong
[外文]：photographic zenith tube
测量世界时和纬度的仪器。1911年，罗斯设计的照相天顶筒首先在美国用于测纬。后经威利斯改进，1934年起开始用照相天顶筒测时。由于所得观测结果精度较高，五十年代后不少国家都采用照相天顶筒。
照相天顶筒的主体是一架对准天顶的照相望远镜，其口径一般为20～25厘米，焦距为口径的15倍左右。美国安装的一架最新照相望远镜口径为65厘米，焦距为13米。照相天顶筒一般可观测亮于9星等的恒星，其单星的测时和测纬均方误差在0.1～0.3范围内。星光经过物镜向下射到自然水平的水银面向上反射。物镜的第二主点位于物镜下方1～2厘米处，并在该处放置照相底片（全视场一般不到1°）。这样可以避免由物镜倾斜引入的误差。水银盘在电动机驱动下能用来升降调焦，其精确位置由专门的调焦杆决定。
假定一颗亮星在天顶附近上中天，将照相底片瞬时曝光四次，在中天前后各两次，记下曝光时刻t1、t2、t3和t4。每次曝光后，物镜连同底片由电动机驱动精确地旋转180°，然后再曝光。这样就能得到图中的星像。测出底片上1、4两点在南北方向的距离2y，就可以推算出纬度。测量1、4两点在东西方向之差x1－x4，就可以推算出该星过子午圈的时刻。若x1=x4，即曝光正好是对称于子午圈进行的，该星过子午圈时刻就等于t1和t4的中值。同样，从星点3和2也可以算出纬度和时刻。
用上述瞬时曝光法不能拍到暗星，实用的曝光时间约20秒钟。为了不使星像在底片上拖长，底片就得精确地跟踪恒星。当底片每移动到某一固定的位置（例如动程的中点）时，用接触法或光电显微镜法记时。这样的拍摄效果，与底片不动并作瞬时曝光记时的效果相同。

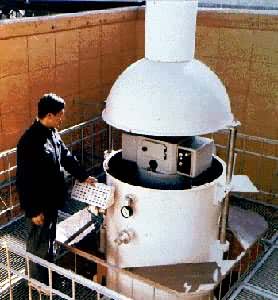

照相天顶筒一夜约观测10～30颗恒星，对每颗星观测约2分钟。在此期间需完成四次跟踪拍摄和记时，各次拍摄之间并需精确旋转180°。仪器通常设有程序控制电路，能自动操作观测。为了减少镜筒内外气温不均匀所引起的反常折射，观测者和控制设备等热源应远离仪器，有些照相天顶筒还对镜筒进行抽风。中国于1976年研制成功一台照相天顶筒，它是在真空罩内工作的，以消除镜筒内的反常折射，进一步提高观测精度。(见彩图)
- 参考书目
- 中国科学院南京天文仪器厂：我国研制的照相天顶筒，《天文学报》，第18卷，1期，1977。
