[拼音]：ABS shuzhi
[外文]：ABS resin
丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合产物，取它们英文名的第一个字母命名。它是一种强度高、韧性好、综合性能优良的树脂，用途广泛，常用作工程塑料。工业上多以聚丁二烯胶乳或苯乙烯含量低的丁苯橡胶为主链，与丙烯腈、苯乙烯两种单体的混合物接枝共聚合制得。实际上它往往是含丁二烯的接枝聚合物与丙烯腈－苯乙烯共聚物SAN（或称 AS）的混合物。近年来也有先用苯乙烯、丙烯腈两种单体共聚，然后再与接枝共聚的ABS树脂以不同比例混合，以制得适应不同用途的各种 ABS树脂。20世纪50年代中期已开始在美国工业化生产。
工业生产方法
可分两大类：一类是将聚丁二烯或丁苯橡胶与SAN树脂在辊筒上进行机械共混，或将两种胶乳共混，再共聚；另一类是在聚丁二烯或苯乙烯含量低的丁苯胶乳中加入苯乙烯和丙烯腈单体进行乳液接枝共聚，或再与SAN树脂以不同比例混合使用。
目前，工业上主要采用连续乳液法（见乳液聚合）进行接枝共聚合，即将苯乙烯、丙烯腈单体混合后加入聚丁二烯或苯乙烯含量低的丁苯胶乳中进行接枝共聚合。苯乙烯、丙烯腈、丁二烯的重量比为(3.5～4): (1.4～1.6):1。聚丁二烯的用量可根据用途而变动。橡胶量多时，耐冲击性能改善，但加工性能、流动性、光泽等变劣。聚合完毕，将胶乳凝聚、脱水、干燥，得到ABS粉料。多数情况下还要将粉料再加工成粒状或片状后再包装使用。乳液共聚中所用的聚丁二烯胶乳也是用乳液法生产的。其聚合温度可为 5℃或50℃左右，转化率在90％～95％以上。要求橡胶有一定的交联度，若以凝胶含量表示，大致在70％以上。接枝单体除苯乙烯、丙烯腈外， 尚可用α-甲基苯乙烯、甲基丙烯酸酯等单体改进ABS树脂的耐热性和透明性等。另外，也可用悬浮聚合方法制得 SAN树脂，然后以不同的比例与 ABS接枝树脂掺用，以生产多种型号的ABS树脂。
结构、性质和应用

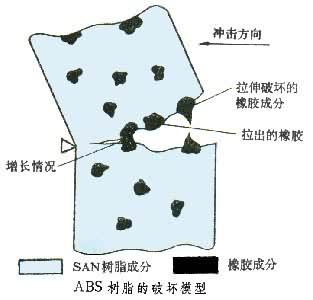

在ABS树脂中，橡胶颗粒呈分散相，分散于SAN树脂连续相中。当受冲击时，交联的橡胶颗粒承受并吸收这种能量，使应力分散，从而阻止裂口发展，以此提高抗撕性能(见图)。
接枝共聚合的目的在于改进橡胶粒表面与树脂相的相容性和粘合力。这与游离 SAN树脂的多少和接枝在橡胶主链上的 SAN树脂组成有关。这两种树脂中丙烯腈含量之差不宜太大，否则相容性不好，会导致橡胶与树脂界面的龟裂。
ABS树脂可用注塑、挤出、真空、吹塑及辊压等成型法加工为塑料，还可用机械、粘合、涂层、真空蒸着等法进行二次加工。由于其综合性能优良，用途比较广泛，主要用作工程材料，也可用于家庭生活用具。由于其耐油和耐酸、碱、盐及化学试剂等性能良好，并具有可电镀性，镀上金属层后有光泽好、比重轻、价格低等优点，可用来代替某些金属。还可合成自熄型和耐热型等许多品种，以适应各种用途。
