割草压扁机

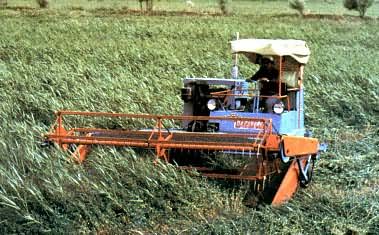

一次完成割草、压扁和铺条作业的牧草收获机械。又称割草调制机。将割下的鲜牧草茎秆压扁挤裂,可加速其内部水分的蒸发,缩短干燥时间,并使茎秆、叶、花干燥一致,减少养分损失,提高干草质量。多用在潮湿的高产草场收获豆科牧草。(见彩图)

割草压扁机

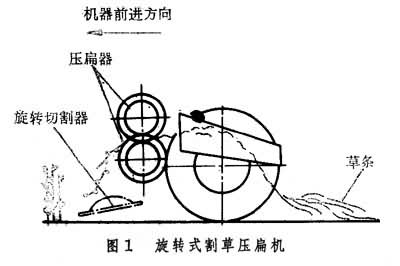

割草压扁机的类型很多。一般都由带切割器的割台、拨禾轮和压扁器等组成。按切割器的型式有往复式和旋转式(图 1)两种。按割台的型式有螺旋推运式、输送带式和不设输送装置等 3种。在某些大型自走式割草压扁机上,可选择配用螺旋推运式割台或输送带式割台。

图

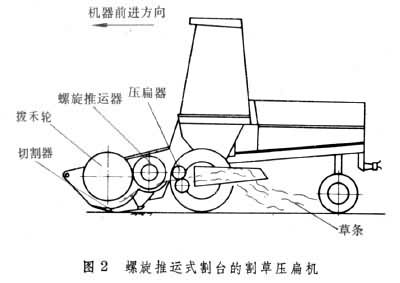

螺旋推运式割台的割草压扁机(图 2)一般采用由凸轮控制的弹齿式拨禾轮。作业时拨禾轮将牧草拨向切割器。切割下来的牧草由螺旋推运器送往压扁器。压扁后的牧草向后抛扔,通过膨松板和集条板,在机具后地面集成草条。压扁器通常是一对表面带槽的钢辊或橡胶辊,直径约200毫米,由动力同时驱动作相对旋转。牧草在两辊间隙中通过时被压扁。这种类型的割草压扁机输送能力强,适宜于收获产量较高的牧草。

图

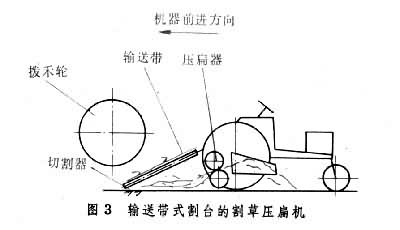

输送带式割台的割草压扁机(图 3)采用偏心弹齿式或压板式拨禾轮(见谷物联合收割机)。其切割、输送和铺条过程与割晒机相似。所不同的是由输送带铺放的草条经压扁器捡拾并压扁后再铺放到地面。这种割草压扁机输送能力差,适宜于收获产量较低的牧草。卸去压扁器后,可用以收割小麦等谷物。

图

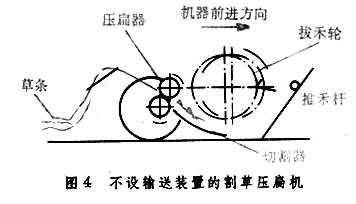

不设输送装置的割草压扁机(图 4)是由拨禾轮将割下的牧草直接拨送给压扁器。压扁器的长度接近于切割器的割幅。压扁后的牧草铺放成宽而薄的草条,利于干燥。适用于潮湿的高产草场。

图

上述割草压扁机都采用辊式压扁器。在欧洲一些国家还发展了冲击式和梳刷式牧草处理装置,对割下的牧草进行冲击或将割下牧草茎秆的表层角质膜刷去,以加速水分蒸发。这些型式的牧草处理装置多与旋转式切割器配合使用。
