[拼音]：quxi jianzhuwu
[外文]：structure on irrigation and drainage channel
为控制水流、合理分配水量或克服输水障碍，保障灌溉排水系统安全运用而修建的一系列工程设施。主要有水闸、隧洞、涵洞和桥梁、渡槽、倒虹吸管、跌水和陡坡、船闸、量水建筑物等。此外还有为鱼类洄游的鱼道，为木材、竹材通过枢纽而修建的过木建筑物、利用水力落差而修建的小水电站，以及提水泵站（见提水灌溉）等建筑物。

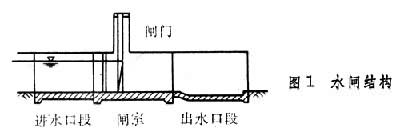

水闸是渠道上的挡水建筑物。能控制闸前水位并调节过闸流量。水闸由闸室、进水口段和出水口段 3部分组成（图 1）。按作用水闸可分为以下几种：
（1）进水闸，从水源引水进入灌溉渠道并调控进水量的水闸。因其位于渠首，又称渠首闸。
（2）分水闸。在干、支渠上修建的向下级渠道分水并可调控水位、流量的水闸枢纽，常和节制闸布置在一起。 ③节制闸。位于干、支等渠道分水口下游的渠道上，以控制上游水位，保证下一级渠道能引入所需流量。当下游渠道发生事故时，可用来截断渠道水流，保障下游渠系安全。
（4）泄水闸。在渠首、渠道重要建筑物或险工地段的上游修建的，用以宣泄渠道中的多余水量或入渠泥沙的水闸，可以保障下游渠道和建筑物的安全。
（5）排水闸。设在排水沟道末端的水闸，当外河水位较高时，可关闸挡水，防止外水倒灌，使农田不受洪水侵害。
隧洞
渠道遇到较高的山岭，而开山或沿山坡绕行的工程量太大或水头损失较大时，可在地质条件许可的情况下挖掘隧洞。洞断面多用上圆下方的方圆形。穿过的岩石如果坚硬、完整，则洞体无需衬砌；但可用水泥沙浆抹面，以减少水流阻力。
涵洞和桥梁当渠道与道路相交而低于路面时，一般在道路下面修筑涵洞以连接道路两边的渠道，或横跨渠道修建桥梁以衔接渠道两侧的道路。当渠道通过山沟或小溪而溪沟流量不大时，也有用填方渠道下面的涵洞来宣泄溪沟中的水流。一般是渠道过流能力不大、渠道断面较小时多用涵洞；渠道过流能力较大、渠道断面也较大时多用桥梁。涵洞断面常用圆形、方形或拱形，材料为浆砌石、混凝土或钢筋混凝土。
渠道上的桥梁，按其载重等级一般低于公路桥梁标准，有时也称农桥。以通过人群、畜群、手扶拖拉机为主的称生产桥；以通过大型拖拉机的称拖拉机桥。

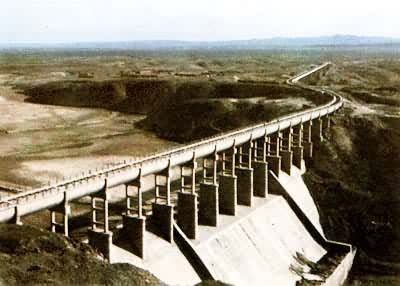

渡槽又名过水桥。是渠道跨越山谷、河流、道路及其他渠道时的交叉建筑物(见彩图)。由进口段、槽身、出口段、槽身支承结构等组成。槽身常用矩形或U 形过水断面，由浆砌石或钢筋混凝土建成；槽身支承结构分为墩式、排架式和拱式几种型式。渡槽的主要作用是输水，所以在结构上除满足强度条件外，还必须考虑输水能力、进出口水流的连接以及防冲、防渗的要求。根据土质情况可将槽身伸入两岸2～5米，并用渐变段与渠道平顺连接，出口翼墙比进口翼墙的扩散角应平缓些；根据防渗要求，确定进出口护底长度，或铺设粘土，或三合土铺盖接头处做好止水，然后在其上设护面，以防冲刷。
倒虹吸管

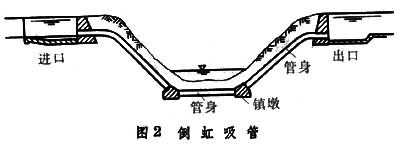

是有压输水管道。可在渠道跨越山谷、河流、道路及其他渠道时修建，埋设在河流、道路、渠道下面，或直接沿地面敷设，它由进口、管身、出口3部分组成(图2)。管身断面有矩形和圆形两种。矩形管适用于低水头的中小型工程；圆形管的水流及受力条件较好。大多用钢筋混凝土建成，管身下设支墩及镇墩(见彩图)。 修建工程量比修建渡槽小、施工方便，但水头损失较大，因而使灌溉面积减少。
跌水和陡坡

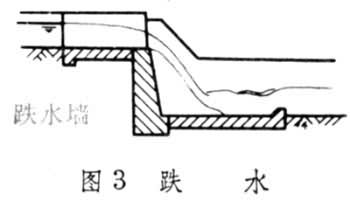

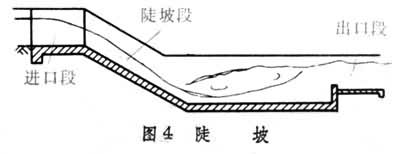

当渠道通过陡坎或坡度较陡的地段时，为保持一定的渠道坡度以输送需要的流量，并防止渠道受到冲刷或淤积，可在陡坎处或在适宜的地点将渠底突然降低，利用消力池或其他消能措施来消除多余能量，这种建筑物称为跌水(图3)。 如在较短的距离内使渠底高程有较大坡度降落，这种建筑物称为陡坡（图4）。跌水和陡坡统称落差建筑物。根据落差的大小，跌水和陡坡均有单级和多级两种形式，一般用浆砌石、混凝土或钢筋混凝土建成。
船闸
在中国南方的一些灌溉排水系统中，有些渠道中水流深而宽，可以行舟。在这种渠道上的船闸一般水头较低，多为单级船闸。
量水建筑物灌区量水是实行计划用水、节约用水的重要措施。大、中型渠道可利用已有的水工建筑物，如闸、涵管、跌水、渡槽、倒虹吸等量水。而小型渠道或田间的量水则常用下列建筑物：
（1）量水堰。按其缺口形状可分为三角形量水堰和梯形量水堰两种。结构简单，安装观测方便，量水精度高（可达97～98％）。但在量水过程中易造成渠道壅水和堰前泥沙淤积。适用于渠道流量小(一般小于1米3/秒)、 纵坡大或有集中跌水的场合。
（2）量水槽。主要有巴歇尔槽和水跃量水槽（包括长喉道量水槽和无喉道量水槽等。）其特点是壅水低、淤积少，观察简便，适宜在比降小、含沙量较大的渠道上使用。量水槽可用木、砖、石、混凝土等材料制成，由进水段、喉道及出水段 3部分组成。水跃量水槽可使水流在一定断面内产生临界流速，测出此断面内水深，即可从水深和流量的关系中确定流量。
（3）量水喷嘴，具有水头损失小、淤积少的特点，适用于比降小，含沙量大的渠道上。
