[拼音]：huahuan
[外文]：slip ring
利用导电部件的滑动或滚动接触、静电耦合或电磁耦合，在天线座架转动部件与静止部件之间传递电信号和电能的装置。在转动部件上有驱动元件、测量元件和控制元件，必须从机房向它们输送控制信号和提供电源。这就需要各种滑环组件来传输信号和能量。有的雷达需要转动连接的线路多达百条以上。滑环组件根据传输信号的频率高低可分为：低频滑环、中频滑环和高频转动铰链。滑环通常仅指前两种。滑环组件的电性能指标是：绝缘电阻、接触电阻、介质强度和串扰。对于中频滑环，因为频率较高还要考虑屏蔽、阻抗匹配、噪声电压等。在结构设计上首先要保证接触可靠，保证所有的线路连续接通。因此，要求电刷所用材料的导电性能良好，对滑环的压强要适当，滑环的偏心和晃动量小、耐磨性好、摩擦力矩小、便于维护。
低频滑环

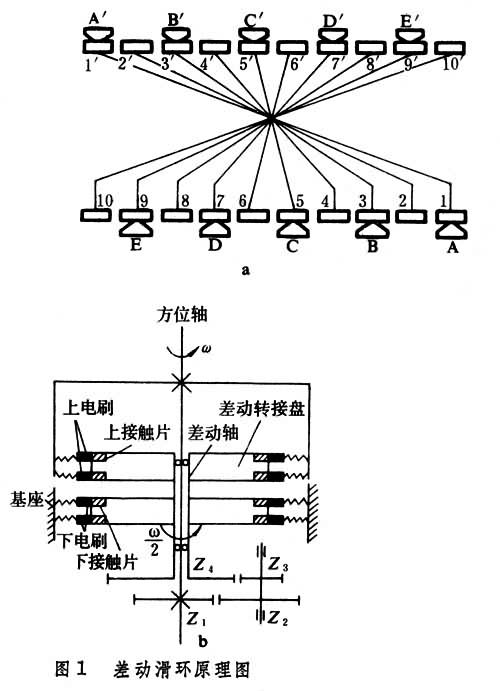

利用滑动接触来传输低频信号和能量的滑环组件。通常的滑环有圆柱形滑环和差动滑环两种。圆柱形滑环的导电环又分为平环和 V形环。导电环的材料通常采用紫铜、黄铜、钱币银和金。电刷有钯、金合金或镀金的线电刷以及铜石墨合成的电刷。如果滑环数目较多，圆柱形滑环由上、下两组电刷和一个差动转接盘组成（图1），但其轴向尺寸较大，采用差动滑环可以显著地减小轴向尺寸，减小体积和重量。差动滑环由上、下两组电刷和一个差动转接盘组成。上电刷随天线方位转动，下电刷固定不动，差动转接盘上有上下两组接触片，相应的接触片由导线连接，利用差动机构使其转速为方位转速的1/2。天线转动时，流入每一下电刷的电流，经过差动转盘上的一条或两条接触片电路，从相应的上电刷流出，以保证固定部分和转动部分之间的电路始终接通。滑动接触式滑环磨损的粉末可能造成环与环之间的短路。因此，从结构上应保证便于清理，通常用组合式结构，以便现场维修或更换组件。
中频滑环

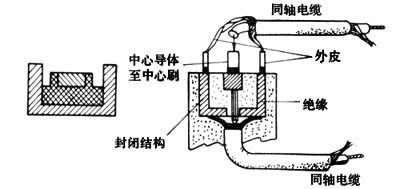

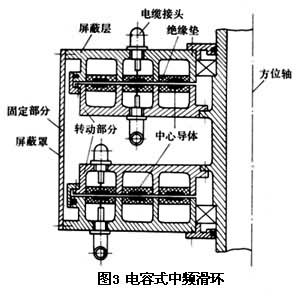

用来传输雷达中频（几十兆赫）信号和能量的滑环组件。这种滑环频率较高，需要屏蔽。传输12兆赫以下的信号也可以使用普通的滑环。一个环接中心导体，一个环接电缆的外层作为屏蔽环（图2）。传输12兆赫以上的信号通常使用同轴线型的屏蔽式滑环。这种滑环的截面为槽形，实质上就是矩形的同轴导体。还有一种电容式中频滑环（图3），中心导体是环状的，用绝缘垫支撑在屏蔽层内，转动部分和固定部分之间有一间隙，互不接触，中频信号通过电容耦合。在天线转动范围有限的情况下，可以不用滑环，而用电缆卷绕装置。
