导弹弹头

毁伤目标的专用装置,又称导弹战斗部。弹道导弹头部壳体及其内部安装的各种装置和系统统称为弹头。在许多战术导弹上,毁伤目标的专用装置通常叫战斗部。

发展简况

导弹弹头最早出现在第二次世界大战后期。战后许多国家开始研制各类导弹,常规弹头和核弹头也相应得到发展。50年代主要发展远程和洲际导弹的单弹头,着重解决弹头的再入防热问题。60年代是各类导弹大发展的时期,各种常规弹头提高了性能,战略导弹的弹头着重解决核弹头的小型化、较强的突防能力,从采用突防装置的单弹头进展到多弹头(集束式多弹头和分导式多弹头)。自70年代以来,弹头的毁伤能力、抗干扰能力和精度有了提高,机动式多弹头获得发展。

分类

弹头可按多种方法分类。按作战任务分为战术导弹弹头和战略导弹弹头。按弹头数量分为单弹头和多弹头,多弹头又有集束式、分导式和机动式3种类型。按弹头和弹体分离后的弹道可控性分为无控弹头和有控弹头。按战斗装药的种类分为普通装药弹头、核弹头、化学弹头和生物弹头。普通装药弹头又分为爆破弹头、杀伤弹头、聚能穿甲弹头、燃烧弹头、子母弹头等。核弹头可以装原子弹氢弹中子弹。核弹头的威力通常用梯恩梯当量表示,可从千吨级到千万吨级。威力大的常用于战略导弹;威力小的多用于战术导弹。

组成

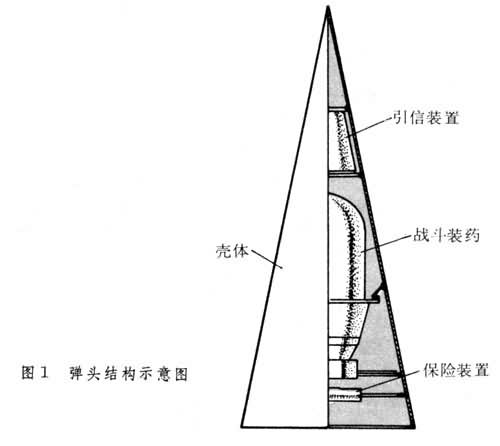

弹头主要由壳体、战斗装药和保证弹头在贮存、运输、发射、飞行、引爆过程中完成其功能的各种装置和系统组成(图1 )。弹头的组成随导弹及其打击目标的不同而有很大差别。打击重要战略目标的战略导弹弹头要比打击战术目标的弹头复杂得多。

图 战术导弹弹头

反坦克导弹、地空导弹、空空导弹等战术导弹大都采用普通装药战斗部。弹头或战斗部一般由壳体、战斗装药、引信装置和保险装置组成。壳体将各个组成部分连接在一起。引信装置能在最佳瞬间引爆装药。引信分为触发和非触发两种。触发引信在与目标接触的瞬间或以后引爆装药,它又包括瞬发引信、惯性引信和延时引信。非触发引信在对目标破坏最有利的距离上引爆装药,它又包括利用目标信息的近炸引信和利用目标周围环境信息的引信。信息有电磁辐射(无线电波和红外线)、静电、磁场、声响、气压、时间、过载等多种形式。弹头常采用多种引信或一种引信多套并联的方法来提高引爆的可靠性。保险装置用于保证弹头装药在使用过程中的安全,是导弹安全系统的一个组成部分。现代导弹往往将引信、保险装置、电源用程序机构连成一个功能完善的系统,称引爆控制系统。这个系统可以独立,也可以部分或大部与制导系统相结合,复杂程度有很大的不同。

弹头的装药类型根据导弹的使命而定。爆破弹头利用装药爆炸时产生的冲击波毁伤目标。它可以在目标外爆炸,利用外部超压毁伤目标,也可在穿入目标后利用内部超压将目标炸毁。杀伤弹头利用爆炸时形成的高速破片毁伤目标,有壳体破片和预制杀伤体两类,前者可使壳体在爆炸时产生最大数量的杀伤破片,后者将预制杀伤体按一定部位和顺序装在壳体内。聚能穿甲弹头可以使装药爆炸时形成的定向聚能射流穿透装甲或混凝土目标。它常用于反坦克导弹,穿甲能力可达450~600毫米。

有些战术导弹装备有核弹头,核弹头的组成和战略导弹的核弹头相似,但附加的装置和系统较少,没有战略导弹核弹头那样复杂。

战略导弹弹头

战略导弹通常都采用核弹头。核弹头由壳体、核装置及比较完善和比较可靠的引爆控制系统组成。在战略弹道导弹弹头上还可根据需要安装加温系统、慢旋定向系统、姿态控制系统、制导系统和各种突防装置。

战略弹道导弹的弹头系统最复杂,工作条件最严酷。它要能满足防热效果好、精度高、重量轻、尺寸小、威力大和突防能力强的要求。

(1)防热:弹头再入大气层时速度高达10~25倍声速,须承受自身重力30~50倍的空气动力载荷和几到十几兆帕(数十到上百个大气压)的局部压力以及上万摄氏度的气动加热,因此在壳体承力结构外面需要覆盖防热层,以保证承力结构及其内部装置处在给定的温度范围内。防热层可以用像铜这样的吸热材料,也可以用各种烧蚀材料如玻璃纤维、高硅氧纤维、碳纤维增强的酚醛塑料等。还可以用各种自发汗或强迫发汗材料。以几千米每秒高速再入大气层的弹头与目标区的雨、雹、冰晶撞击时会遭到损伤或破坏,因此还需要解决弹头抗粒子侵蚀的问题。

(2)小型化:弹头的重量和尺寸严重地影响导弹的重量和尺寸。50年代洲际导弹的弹头重约3吨,导弹重267吨。80年代的弹头重量可以降到约200公斤,而导弹只重15吨。减小弹头重量和尺寸的主要途径有:提高核装置的比威力;尽量采用小型化或微型化的电子元、器件;选用重量轻、防热效果好的材料;壳体承力结构用复合材料取代铝合金;弹头及其内部装置和系统的合理布局等。

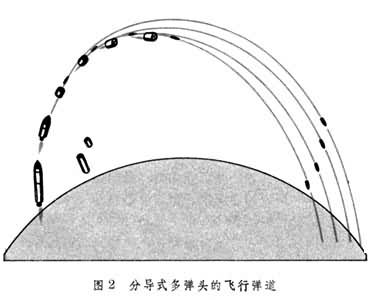

(3)精度:弹头毁伤目标的效果取决于精度和威力。威力大,精度要求可低一些;威力小,精度要求就高。随着弹道导弹精度的显著提高,弹头的威力要求已从早期的千万吨级降至10万吨级,甚至万吨级。这就为弹头的小型化提供了方便,使得一枚导弹可以携带几个乃至十几个小弹头。反弹道导弹导弹的出现、需要打击的目标增多,又直接促使多弹头导弹,特别是能分别打击多个目标的分导式多弹头导弹的出现(图2)。导弹精度的进一步提高使得弹头本身的偏差和目标区大气参数变化造成的散布成为不可忽视的误差源。因此需要选择合理的弹头气动外形和性能更好的防热材料,特别是端头防热材料以及在弹头上装慢旋定向系统、姿态控制系统甚至末制导系统来减小再入散布。

图

(4)突防:战略导弹弹头要能突破目标区的反导弹防御系统。采用的方法主要是骗、抗、拚和躲。骗就是欺骗弹道导弹防御系统的雷达,不让雷达发现或尽可能推迟雷达发现弹头的时间,缩短反导弹导弹的作战反应时间。欺骗的手段有:发展隐身技术,选用雷达反射截面小的弹头气动外形;壳体表面涂吸波和降温涂料以减小雷达和光学可见度;用干扰机或大量干扰丝扰乱雷达,使雷达分辨不出真弹头;用与弹头有相似雷达和红外辐射特性的轻诱饵迷惑雷达,使雷达难以跟踪和识别真弹头。抗就是加固弹头,使弹头及弹头内安放的装置与系统能够抵抗反导弹导弹拦截造成的核爆炸环境(主要是电磁脉冲、X射线γ射线和中子流)以及其他拦截武器产生的环境(如粒子云、激光等)。弹头进行加固可以在一定的距离内有较高的生存能力。拚就是用许多真弹头攻击目标,真弹头在数量上超过反导弹导弹就能确保突防。采用多弹头导弹实施攻击效果更好,可以使运载工具和相应的地面设备大大减少。躲就是发展机动弹头,这种弹头能够在再入段作程序机动飞行,使反导弹系统无法预测弹头的真实轨道,从而使弹头免遭拦截。为了提高命中精度,机动弹头通常装有制导系统。机动弹头的技术难度很大,成本十分昂贵。
