[拼音]：naihuo cailiao
[外文]：refractories
耐火度不低于1580℃的一类无机非金属材料。耐火度是指耐火材料锥形体试样在没有荷重情况下，抵抗高温作用而不软化熔倒的摄氏温度。耐火材料广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。
中国在4000多年前就使用杂质少的粘土，烧成陶器，并已能铸造青铜器。东汉时期（公元25～220）已用粘土质耐火材料做烧瓷器的窑材和匣钵。20世纪初，耐火材料向高纯、高致密和超高温制品方向发展，同时发展了完全不需烧成、能耗小的不定形耐火材料和高耐火纤维（用于1600℃以上的工业窑炉）。前者如氧化铝质耐火混凝土，常用于大型化工厂合成氨生产装置的二段转化炉内壁，效果良好。50年代以来，原子能技术、空间技术、新能源开发技术等的迅速发展，要求使用耐高温、抗腐蚀、耐热震、耐冲刷等具有综合优良性能的特种耐火材料，例如熔点高于2000℃的氧化物、难熔化合物和高温复合耐火材料等。
分类

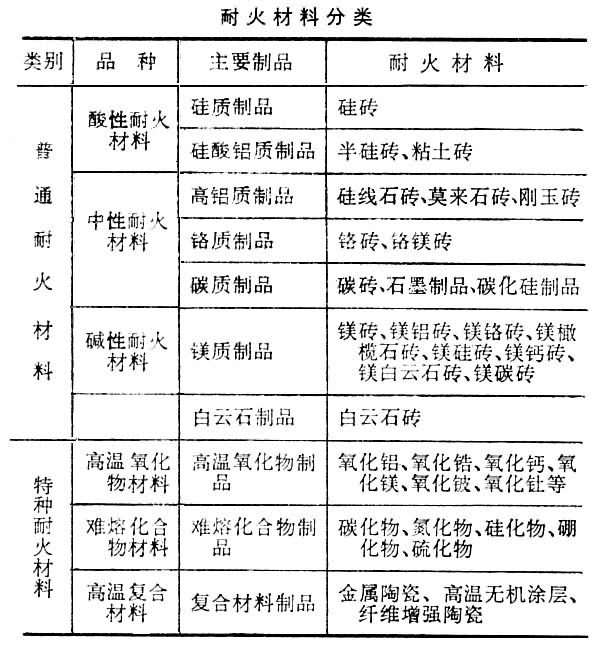

分为普通和特种耐火材料两大类。普通耐火材料按化学特性分为酸性、中性和碱性。特种耐火材料按组成分为高温氧化物、难熔化合物和高温复合材料（见表）。
此外，按照耐火度强弱可分为普通耐火制品(1580～1770℃)、高级耐火制品(1770～2000℃)和特级耐火制品（2000℃以上）。按照制品的外形可分为块状（标准砖、异形砖等）、特种形状（坩埚、匣钵、管子等）、纤维状(硅酸铝质、氧化锆质和碳化硼质等)和不定形状（耐火泥、浇灌料和捣打料等）。按照烧结工艺分为烧结制品、熔铸制品、熔融喷吹制品等。
主要品种
在普通和特种耐火材料中，常用的品种主要有以下几种：
酸性耐火材料
用量较大的有硅砖和粘土砖。硅砖是含93％以上SiO2的硅质制品，使用的原料有硅石、废硅砖等。硅砖抗酸性炉渣侵蚀能力强，但易受碱性渣的侵蚀，它的荷重软化温度很高，接近其耐火度，重复煅烧后体积不收缩，甚至略有膨胀，但是抗热震性差。硅砖主要用于焦炉、玻璃熔窑、酸性炼钢炉等热工设备。粘土砖中含30％～46％氧化铝，它以耐火粘土为主要原料，耐火度1580～1770℃，抗热震性好，属于弱酸性耐火材料，对酸性炉渣有抗蚀性，用途广泛，是目前生产量最大的一类耐火材料。
中性耐火材料
高铝质制品中的主晶相是莫来石和刚玉，刚玉的含量随着氧化铝含量的增加而增高，含氧化铝95％以上的刚玉制品是一种用途较广的优质耐火材料。铬砖主要以铬矿为原料制成的，主晶相是铬铁矿。它对钢渣的耐蚀性好，但抗热震性差，高温荷重变形温度较低。用铬矿和镁砂按不同比例制成的铬镁砖抗热震性好，主要用作碱性平炉顶砖。
碳质制品是另一类中性耐火材料，根据含碳原料的成分和制品的矿物组成，分为碳砖、石墨制品和碳化硅质制品三类。碳砖是用高品位的石油焦为原料，加焦油、沥青作粘合剂，在1300℃隔绝空气条件下烧成。石墨制品(除天然石墨外)用碳质材料在电炉中经2500～2800℃石墨化处理制得。碳化硅制品则以碳化硅为原料，加粘土、氧化硅等粘结剂在1350～1400℃烧成。也可以将碳化硅加硅粉在电炉中氮气氛下制成氮化硅－碳化硅制品。
碳质制品的热膨胀系数很低，导热性高，耐热震性能好，高温强度高。在高温下长期使用也不软化，不受任何酸碱的侵蚀，有良好的抗盐性能，也不受金属和熔渣的润湿，质轻，是优质的耐高温材料。缺点是在高温下易氧化，不宜在氧化气氛中使用。碳质制品广泛用于高温炉炉衬（炉底、炉缸、炉身下部等）、熔炼有色金属炉的衬里。石墨制品可以做反应槽和石油化工的高压釜内衬。碳化硅与石墨制品还可以制成熔炼铜同金和轻合金用的坩埚。
碱性耐火材料
以镁质制品为代表。它含氧化镁80％～85％以上，以方镁石为主晶相。生产镁砖的主要原料有菱镁矿、海水镁砂（由海水中提取的氢氧化镁经高温煅烧而成）等。对碱性渣和铁渣有很好的抵抗性。纯氧化镁的熔点高达2800℃，因此，镁砖的耐火度较粘土砖和硅砖都高。20世纪50年代中期以来，由于采用了吹氧转炉炼钢和采用碱性平炉炉顶，碱性耐火材料的产量逐渐增加，粘土砖和硅砖的生产则在减少。碱性耐火材料主要用于平炉、吹氧转炉、电炉、有色金属冶炼以及一些高温热工设备。
氧化物材料
如氧化铝、氧化镧、氧化铍、氧化钙、氧化锆、氧化铀、氧化镁、氧化铈和氧化钍等熔点在2050～3050℃。
难熔化合物材料
如碳化物（碳化硅、碳化钛、碳化钽等）、氮化物（氮化硼、氮化硅等）、硼化物（硼化锆、硼化钛、硼化铪等）、硅化物(二硅化钼等)和硫化物(硫化钍、硫化铈等)。它们的熔点为2000～3887℃，其中最难熔的是碳化物。
高温复合材料
如金属陶瓷、高温无机涂层和纤维增强陶瓷等（见无机复合材料）。
生产工艺
根据制品的致密程度和外形不同，有烧结法、熔铸法和熔融喷吹法等。烧结法是将部分原料预烧成熟料，破碎和筛分，再按一定配比与生料混合，经过成型、干燥和烧成。原料预烧的目的是将其中的水分、有机杂质、硫酸盐类分解的气体烧除，以减少制品的烧成收缩，保证制品外形尺寸的准确性。原料在破碎和研磨后还需要经过筛分，因为坯料由不同粒度的粉料进行级配，可以保证最紧密堆积而获得致密的坯体。为了使各种生料和熟料的成分和颗粒均匀化，要进行混炼，同时加入结合剂，以增强坯料结合强度。如硅酸铝质坯料加入结合粘土，镁质坯料加入亚硫酸纸浆废液，硅质坯料加入石灰乳等。根据坯料含水量的多少，可以采用半干法成型(约含5％水分)，可塑法成型(约含 15％水分)和注浆法成型（约含40％水分）。然后进行干燥和烧成。熔铸法是将原料经过配料混匀和细磨等工序，在高温熔化，直接浇铸，经冷却结晶、退火成为制品。如熔铸莫来石砖、刚玉砖和镁砖等。它们的坯体致密，机械强度高、高温结构强度大，抗渣性好，使用范围不断在扩大。熔融喷吹法是将配料熔化后，以高压空气或过热蒸汽进行喷吹，使之分散成纤维或空心球的方法。制品主要用作轻质耐火、隔热材料。此外，还可制成粉状或粒状不定形耐火材料，临用时以焦油、沥青、水泥、磷酸盐、硫酸盐或氯化盐等结合剂胶结，不经成型和烧结而直接使用。
