频率表

[拼音]：pinlübiao

[外文]：frequency meter

测量频率的机械式指示电表。频率表种类很多，有电动系、铁磁电动系和属于整流式的变换器式频率表等。生产现场用来监测频率用的安装式频率表，大多采用铁磁电动系电表的测量机构。

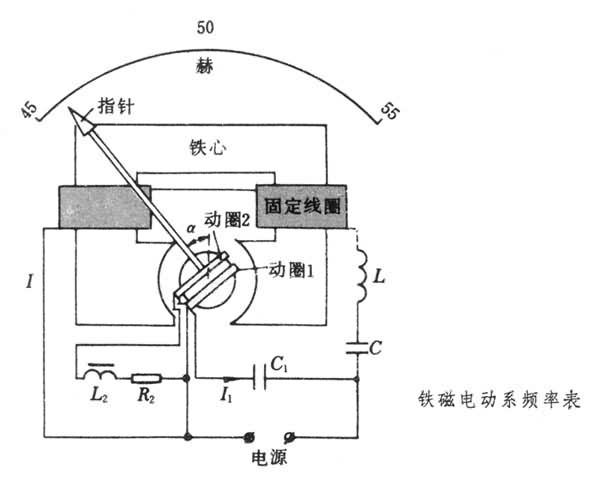

铁磁电动系频率表的测量机构与电路如图。

带有铁心的固定线圈与电感器L、电容器C组成的串联谐振电路，通常被调整在标尺的中间频率(例如50赫)时谐振。可动部分由两个线圈组成，其中动圈1与电容器C₁串联后与谐振电路并联。接通电源时，可动部分所受转动力矩，I、I₁分别为固定线圈及动圈1中电流，θ为两电流相量间夹角，K为系数。动圈2与电阻器R₂、电感器L₂构成闭合回路。当可动部分指针偏离标尺中间位置α角时，动圈2将受到一个与偏转角α 成正比、并使指针返回中间位置的反抗力矩。当被测频率等于标尺中间频率时，谐振电路发生谐振，这时固定线圈中的电流与动圈1中电流相量间夹角θ＝90°，因而转动力矩M＝0。于是可动部分在动圈2力矩的作用下，使指针指在标尺的中间频率（例如50赫）的刻度上。当被测频率偏离中间频率时，谐振条件被破坏，转动力矩不再为零，可动部分发生偏转，直到转动力矩与反抗力矩平衡时为止，可动部分将停在与被测频率对应的新位置上。改变串联谐振电路的参数，可以获得不同的频率量程。

频率表用于测量工频电网的频率。对于50赫的频率来说，频率表的测量误差小于0.1赫。
