高阻计

[拼音]：gaozuji

[外文]：megohmmeter

测量大电阻（通常是绝缘电阻）的机械式指示电表。其测量机构是磁电系流比计，标尺刻度以兆欧为单位，又称兆欧表。

原理

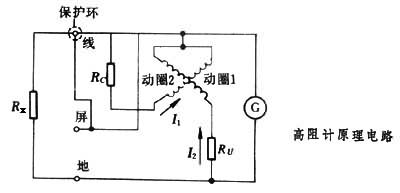

高阻计的原理电路如图示。

电源采用手摇直流发电机 G或整流电源。测量机构由两个动圈组成，它们同处在永久磁铁产生的磁场中。R_c、R_U是附加电阻器，R_x是被测电阻。当线圈中有电流通过时，动圈1产生转动力矩M₁，动圈2产生反抗力矩M₂;两力矩M₁、M₂平衡时，可动部分的偏转角 α＝f(I₁/I₂)，即偏转角与两线圈中通过的电流比值有关，而与电源电压无关。这种磁电系测量机构即称作磁电系流比计。对不同的被测绝缘电阻值R_x，电流比I₁/I₂也不同，因而可动部分具有不同的偏转角，指针即给出不同的电阻读数。当R_x=0时，I₁最大，可动部分的偏转也最大，指针转到标尺最右端。反之，若R_x=∞，则I₁=0，可动部分在I₂的作用下偏转，指针转到标尺的最右端。因此高阻计的标尺刻度是反向的。

应用

高阻计是检查电机、电器等设备及配电线路相互绝缘的导体间绝缘电阻的主要工具。高阻计的读数虽与直流电源电压无关，但绝缘材料的电阻值却与测试时施加的电压大小有关，因此在选用高阻计时要注意它的直流电源电压及测量范围。高阻计的直流电压有500V、1000V、2500V、5000V等几种，电压值的选择与电器设备的额定使用电压有关，应符合有关规程的规定。选择测量范围时，要使被测绝缘电阻的数值处在表盘上易于读取数据的部分，以减小读数误差。用高阻计测量绝缘电阻时，为消除测试样品充电电流对读数的影响，一般需在加压1分钟后读数，对大电容测试品，所需加压时间更长。
