[拼音]：zhankong zhengliu dianlu
[外文]：chopped mode rectifying circuit

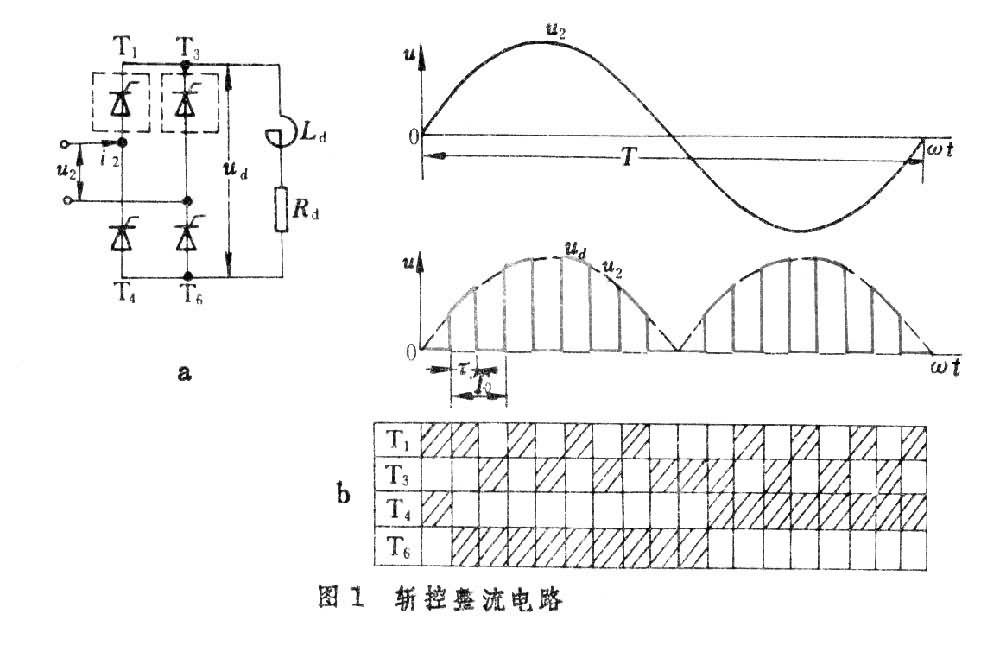

采用斩波控制方式实现负载端直流电能控制的可控整流电路。斩控是将固定的直流电压变换成可变直流电压的过程。相控整流电路由于采用电网换相方式，不需要专门的换相电路，因而电路简单、工作可靠，得到广泛应用。但相控整流电路在控制角α 较大时，功率因数较低，网侧电流谐波含量较大。因而在大功率调速传动中，低速运行时，功率因数变坏是首先要考虑的问题。斩控整流电路是一种70年代发展起来的新型电路，能够改善这些特点。斩控单相整流电路的工作原理如图1a所示。
图中虚线框内的晶闸管代表一只晶闸管和它的换流电路，相当于一个强迫换相的斩波电路，能在任何需要的时刻接通和断开。图1b中画有阴影的时域表示元件导通，空白则为阻断。由图可见T4、T5按电网频率工作，故可用电源换相方式，与相控整流电路工作相同，T1、T3以远高于电网的频率f0=1/T0交替工作。例如在0<t<T/2，T1、T6导通时，输出直流电压ud=u2；而当T3、T6导通时，ud=0。T1和T3的导通时间分别为τ和T0－τ，输出平均电压为Ud＝2

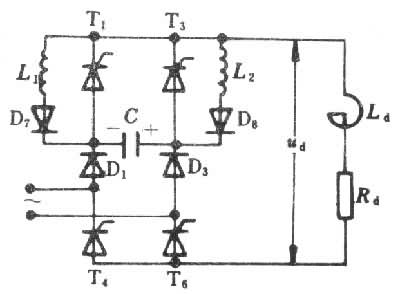

U2τ/πT0。可见，ud随占空比τ/T0变化，改变τ/T0值，即可调节输出电压。当τ/T0=1，则Ud=2U2/π，与相控电路控制角α=0的结果相同。具有独立换相电路的斩控整流电路如图2所示，
其中C为换相电容，L1、L2为换相电感，D1、D3、D7、D8为隔离二极管，其作用是防止电容C中电荷的泄放。工作过程如下：首先，在u2的正半周内D1、T1、T6导通时，电容C按图示极性充电，触发T3，则T1关断，C上的电压依靠L1、C的谐振电流迅速翻转，负载电流经T3、T6形成环路。接着，若触发T1，则T3借助C关断，C的电压又返回到初始状态。周而复始循环不止的话，便得到如图1b所示的电压波形。基波功率因数可保持为1，i2的低次谐波也可减少。
