[拼音]：moni kaiguan dianlu
[外文]：analog switching circuit

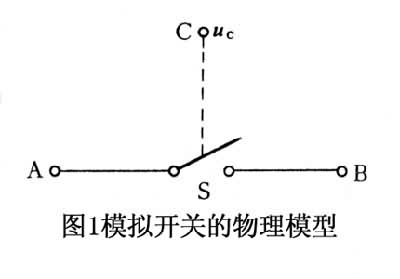

能使模拟信号通过或阻断的电路。在通信、雷达、计算机、自动控制、测量仪器等电子设备中，都需要用这种电路来转换模拟信号或数字信号。模拟开关的物理模型如图1。图中，A、B为连接模拟信号的开关端点;C为连接控制信号uC的控制端点。当外加uC使开关S接通时，模拟信号可通过S从A端传送到B端，或作反方向传送；而当uC使S断开时，模拟信号即被阻断。开关性能的优劣直接影响模拟信号的传输质量。
一个理想的模拟开关在接通时电阻应为零，使通过它的模拟信号不产生任何损失；在断开时电阻应为无穷大，以期完全阻止模拟信号通过，不产生任何泄漏。开关的启闭动作应在瞬间完成，并具有任意需要的转换速度。这种特性应与模拟信号的幅度、频率、传送方向以及环境温�任薰兀阋员Ｖぴ诟髦只肪诚伦桓骼嗄Ｄ庑藕拧Ｊ导实哪Ｄ饪赜×吭谛阅苌辖咏硐肟氐奶匦浴�
模拟开关由晶体二极管、晶体管和场效应晶体管构成。它常依所用的电子器件而分类。
二极管模拟开关

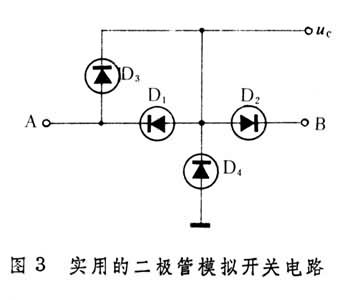

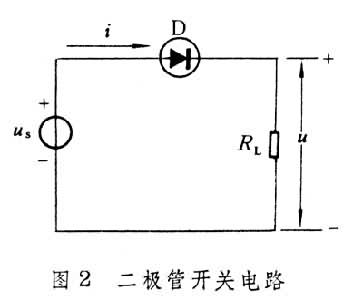

在图2中用二极管D作为开关元件。当控制电压us具有可使二极管D导通的正值时，通过D的电流i在电阻RL两端产生电压u，这相当于开关接通。当us为负值时二极管D截止，i和u均为零，相当于开关断开。图3是一个实用的二极管模拟开关电路。当控制电压uC为某一正值时，二极管D1、D2导通，D3、D4截止，相当于开关接通；模拟信号从A端传送到B端，或者反方向传送。但由于D1、D2导通时电阻不为零，信号通过时会产生电压损失。当uC为负值时，D1、D2截止，D3、D4导通，相当于开关断开，模拟信号不能通过开关。但 D1、D2截止时电阻不是无穷大，因而会产生信号电流泄漏。
场效应晶体管模拟开关

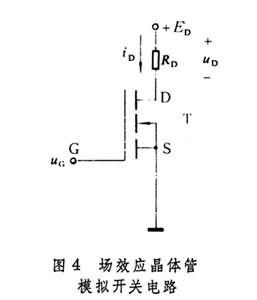

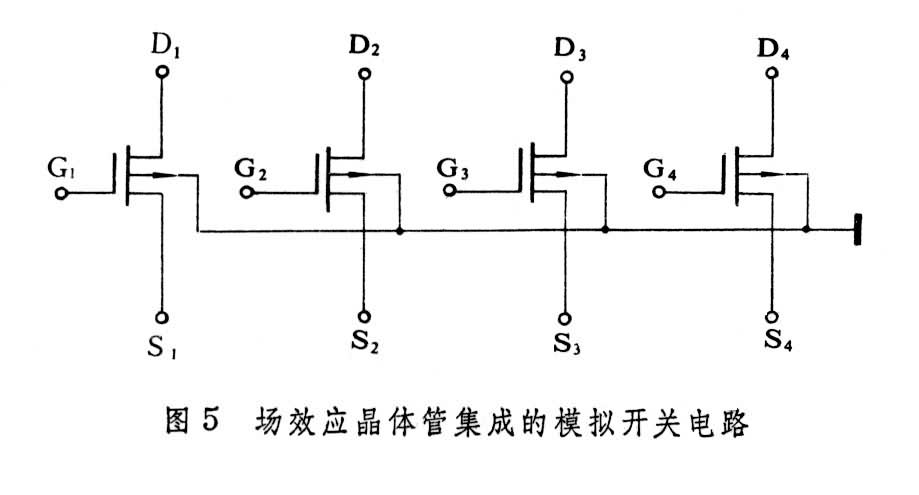

在图4的电路中用场效应晶体管 T作为开关元件。当栅极电压uG为高电位时T导通， 通过T的电流iD在电阻RD两端产生压降uD，相当于开关接通。当uG为低电位时T 截止，iD及uD均为零，相当于开关断开。图5是由 4个场效应晶体管集成的模拟开关电路，可用来传送4路模拟信号。图中，G1～G4为控制端，D1～D4和S1～S4为开关端，把各管的源极S1～S4连在一起便可用作多路转换开关，称为共源组合；把各管的栅极G1～G4连在一起可用作多路传输开关，称为共栅组合。
场效应晶体管具有功耗低、漏电流小和双向对称性好等优点，因而场效应管集成的模拟开关得到广泛应用。
