调相器

使受调波的相位随调制信号而变化的电路。正弦波调相器分直接调相和间接调相两类。前一种方法利用调制信号直接改变谐振回路的参数,使载波(受调波)信号通过回路时产生相移而形成调相波。间接调相法先对受调波进行调幅,再转变为调相。这种方法是E.H.阿姆斯特朗于1933年创造的,称阿姆斯特朗调制方式。此外,利用正弦波幅角为瞬时频率的积分这一关系可以把调频波变为调相波,或者把调相波变为调频波(见调频器)。

变容二极管调相器

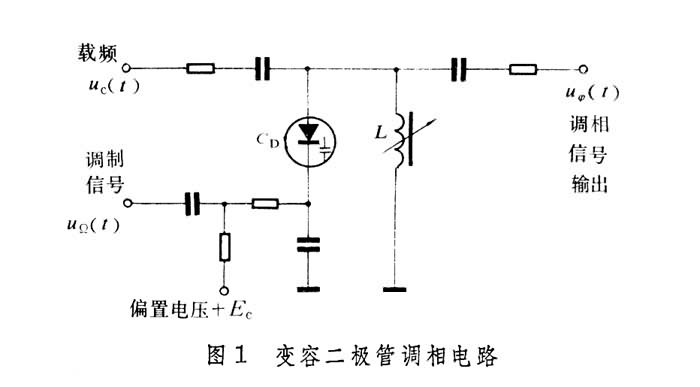

这是一种直接调相电路。在图1中,变容二极管CD和电感L构成单谐振回路。未加调制时LCD回路谐振于载频fC,其相移墹ψ等于零。加上调制后CD公式 符号而变化,回路失谐。载波信号uC(t)通过回路时其相位发生变化,从而形成调相波。单谐振回路调相器的相移墹ψ不能太大,否则,调相特性不好,寄生调幅也较大。为了增加相移,可采用多级耦合的变容管调相回路。

图

间接调相电路

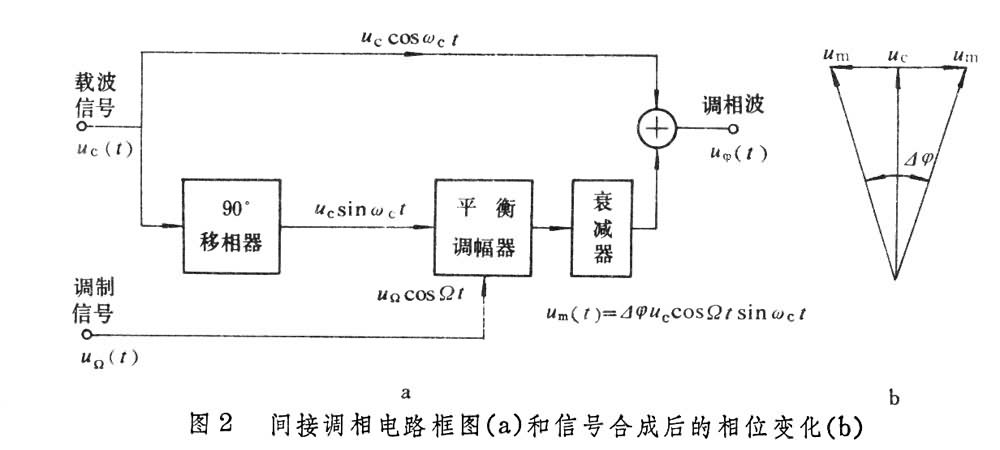

图2a是间接调相原理图。载波uC(t)分为两路:一路经90°移相后进行抑制载波调幅,再适当衰减,得到信号um(t)=墹ψUCcosΩtsinωCt(墹ψ是一常数)。然后与原来的载波 uC(t)相加,相加器输出的是调幅-调相信号(图2b)。利用限幅器去掉幅度变化即得到等幅的调相波。间接调相的特点是频率稳定度高,但调相指数墹ψ不能太大,否则失真严重。这种电路常用于调频广播发射机(见广播)。

图
参考书目
  1. 清华大学通信教研组:《高频电路》下册,人民邮电出版社,北京,1980。
