[拼音]：gaoya shiboqi
[外文]：oscilloscope for high voltage impulse measurement
观测和记录高电压试验中冲击电压等一次快速过程的示波器。以往采用专为高电压试验用的示波器，俗称高压示波器。现在也采用通用的脉冲记忆示波器。

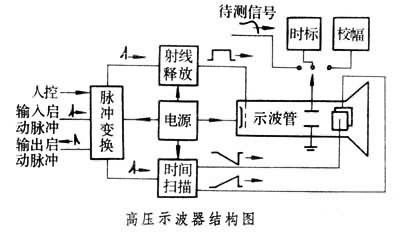

高压示波器由以下 7部分组成（见图）。
（1）高压示波管：50年代以前曾采用管内照相的冷阴极示波管，现已普遍采用热阴极高压示波管，照相在屏外进行；
（2）射线释放装置：在观测信号期间输出一矩形波电压去控制栅极，使被测信号在屏幕上有足够的亮度；
（3）时间扫描装置：输出一锯齿波电压，使射线作水平偏转而将被测信号在屏幕上展开；
（4）脉冲变换装置：由“人控”起动或由“输入脉冲”起动，产生起动脉冲使射线释放和时间扫描以及试验装置很好地同步；
（5）时标装置：产生频率稳定的信号，用作时间刻度；
（6）校幅装置：产生稳定的直流电压，幅值在数百伏范围内可调，用作被测信号幅值校正；
（7）电源装置：提供示波器中各部分装置的不同电源。
通用的脉冲记忆示波器可分两种。
（1）屏幕记忆示波器：它采用记忆示波管，能将一次过程的信号存储在记忆屏上，需要观测和记录时可在屏幕上稳定地重现。
（2）数字记忆示波器：它利用模数转换技术将被测信号转换为数字信号存储起来，除能再现信号外，有的还具备分析信号的功能。记忆示波器灵敏度高，但抗干扰能力差，应用于高电压测量时需要采取完善的屏蔽等防护措施。
示波器的测量误差包括衰减器电压比误差、瞬变响应引起的误差、非线性误差、不稳定性误差、记录和读数误差等。为满足国际标准和国家标准对冲击电压测量误差的要求，示波器的测量总误差应分别为：幅值测量误差≯2％，波形时间测量误差≯4％。
