[拼音]：zidong xiangwei kongzhi
[外文]：automatic phase control
使输出信号与输入信号的相位保持确定关系的方法，实现这种功能的电路简称 APC环。将它用于离子加速器的相位控制系统，可以抑制各种快速干扰引起的相位噪声。在超高速时分多址通信系统中可�美刺崛≡夭ㄐ藕藕椭油叫藕牛⒛芙档臀忍辔徊睢�

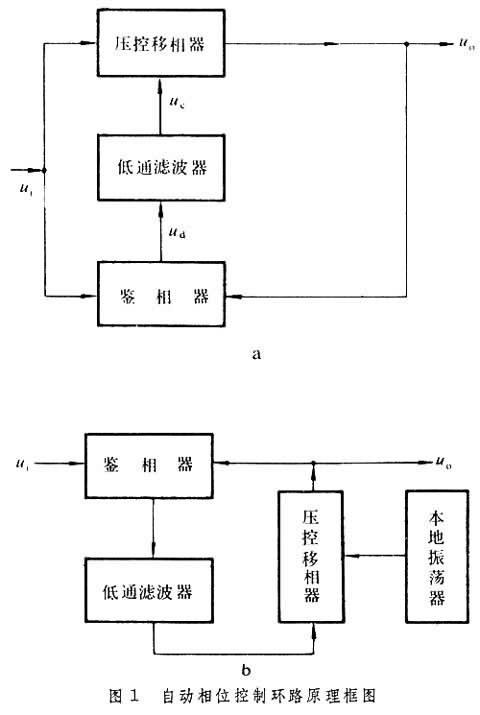

自动相位控制环路的原理框图如图1a。鉴相器用来鉴别输入信号u1与输出信号u0之间的相位差，并输出误差电压ud。低通滤波器用以滤除混杂在ud中的噪声和其他不需要的成分，并向压控移相器(VCP)提供所需的控制电压uc，借以改变VCP输出电压的相位。图1b是另一种典型的APC环。它与图1a的区别在于输出信号是本地振荡器受控后的输出。在跟踪状态下，APC环路的输出信号与输入信号的相位差很小。维持跟踪所需的直流电压最终要由鉴相器提供，因而以压控移相器为受控单元的 APC环路在输入、输出同频工作时也有剩余相位差，而以压控振荡器为受控单元的锁相环却无剩余相位差。压控移相器按工作频带分为两种：窄带压控移相器和宽带压控移相器。前者通常是采用高Q变容二极管的压控回路。常用的环路滤波器电路形式如图2。
