分裂导线

超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。即将每相导线由几根直径较小的分导线组成,各分导线间隔一定距离并按对称多角形排列(如图)。

图

每相分导线的数目称为分裂导线数,相邻两分裂导线之间的距离称为裂相距离。超高压输电线路分裂导线数一般为3~4。

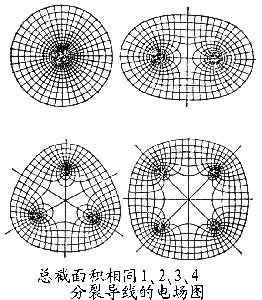

与单根导线相比,分裂导线附近的电磁场分布发生了变化,每相电荷分布在该相的各根分导线上,这样就等效于加大了该相导线的半径,减小了导线表面电荷密度,因而降低导线表面电场强度,从而抑制电晕放电。图中所示为不同分裂导线周围的电场分布。各分裂导线直径分别为5、3.6、2.9、2.5厘米;裂相距离为45厘米; 离地面高度为20米。

分裂导线不仅能抑制电晕放电,还会减小线路电抗,加大线路电容,从而降低线路的波阻抗(见自然功率),提高输电线路的自然功率,有利于电力系统运行稳定性,因而在超高压输电线路中得以广泛采用。
