变压器经济运行

[拼音]：bianyaqi jingji yunxing

[外文]：economic operation of transformer

在满足对用户正常供电的条件下，使变压器功率损耗为最小而采用的运行方式。变压器本身的功率损耗包括两部分：

（1）铁心的有功功率损耗(或称铁耗)ΔP┡。它与变压器的特性有关，与负荷率（负荷的视在功率S与变压器的额定容量S_N之比）无关；

（2）绕组的有功功率损耗(或称铜耗)。它不仅与变压器的特性有关，而且与负荷率的平方(β²)成正比，当额定负荷时为ΔP〞。

供电系统对用户变压器供给铁心的无功功率损耗和绕组的无功功率损耗时，也要消耗一定数量的有功功率。因此，变压器额定负荷情况下的铁耗Δ和铜耗Δ分别为

Δ=ΔP┡+K_QΔQ

Δ=ΔP〞+K_QΔQ〞

式中ΔQ┡为变压器额定负荷情况下铁心的无功功率损耗；ΔQ〞 为变压器额定负荷情况下绕组的无功功率损耗；K_Q为无功功率的经济当量， 指供电系统对用户变压器供给1000乏所需要消耗的有功功率数（千瓦）。

负荷率为β时变压器总的功率损耗为

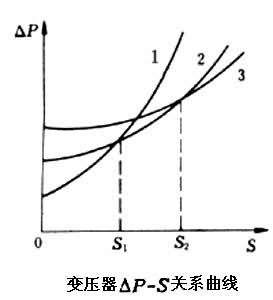

假设用户有两台容量不同的变压器1T和2T。图

中曲线1和曲线2分别表示1T和2T单独运行时的ΔP与S的关系，曲线3表示1T和2T并联运行时的ΔP与S的关系。由此可见，负荷小于S₁时由1T单独运行最为经济，负荷大于S₁、小于S₂时由2T单独运行最为经济，负荷大于S₂时由1T和2T并联运行最为经济。

如果用户有若干台容量相同的变压器，已有п台变压器在并联运行，当总负荷的视在功率S大于下列公式计算所得的S⁽⁺⁾时，应再并联一台变压器，其运行最为经济；如果总负荷的视在功率S小于S^(-)，则应减少一台变压器，其运行最为经济;如果总负荷的视在功率S大于S^(-)而小于S⁽⁺⁾，则应保持n台变压器并联运行最为经济。
