[拼音]：tiaofuqi
[外文]：amplitude modulator
使受调波的幅度随调制信号而变化的电路。调幅器输出信号幅度ua与调制信号瞬时值
的关系曲线叫作调幅特性。理想的调幅特性应是直线，否则便会产生失真。用于大功率广播或通信发射机的调幅器，还要求有足够大的输出功率和较高的效率。
调幅器主要由非线性器件和选择性电路构成。非线性器件实现频率变换，产生边带和谐波分量；选择性电路用来选出所需的频率分量并滤掉其他成分，如高次谐波等。常用的非线性器件有晶体二极管、晶体管、场效应晶体管和电子管等。选择性电路大多用谐振回路或带通滤波器。
按照电平的高低，调幅器可分为高电平调幅和低电平调幅。大功率调幅发射机多采用高电平调幅器。这种调幅器输出功率大，效率高。载波电话机和各种电子仪器多采用低电平调幅器。它们对输出功率和效率要求不高，可以选用调幅特性较好的电路。
晶体管调幅器

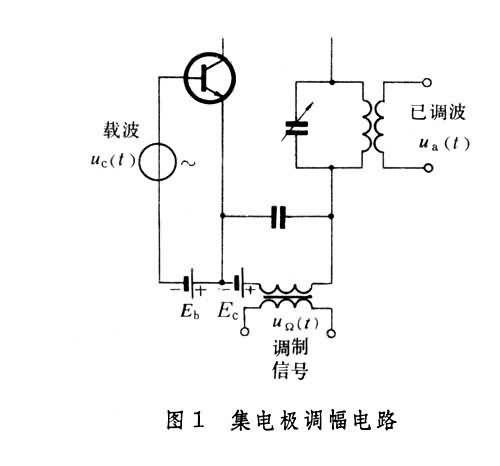

有集电极调幅、基极调幅和发射极调幅三种基本电路。常用于中小功率发射机和信号发生器等电子设备。图1是集电极调幅电路。它实际上是一个谐振功率放大器。载波信号 uC(t)加在晶体管的基极，由于加在集电极电路上的调制电压的作用使集电极电流受到调制，产生边带和谐波分量。利用谐振回路取出载波和上、下边带便得到调幅波。集电极调幅是高电平调幅。它的调幅特性较好，输出功率大。为了得到高的效率，晶体管应工作在乙类或丙类状态。这种电路的缺点是调制信号必须有较大的推动功率，调幅度也不能太大，否则会产生较大的失真。
把调制信号
和载波uC(t)同时接在基极电路的调幅器叫作基极调幅。这种电路所需的调制功率较小，但调幅特性较差，效率也较低。采用集电极-发射极双重调幅或两级集电极调幅等方法，可以改善调幅特性。
环形调幅器

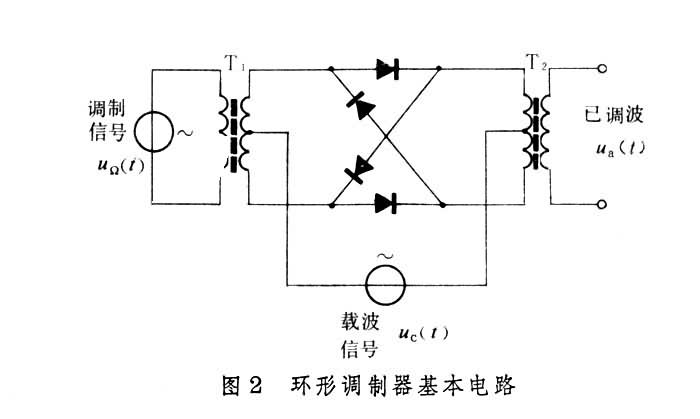

图2是环形调幅器的典型电路。它由四个二极管和两个具有中心抽头的变压器环接而成，是一种低电平调幅电路。通常载波电压uC(t)较大，使二极管工作在开关状态。当电路完全对称时，变压器T2的输出没有载波分量，只有uC(t)和
(t)的差频（ωC-Ω）与和频(ωC+Ω)分量(ωC和Ω分别为载波uC(t)和调制信号uΩ(t)的角频率)。这时的输出ua(t)是抑制载波的双边带调幅信号。利用滤波器把一个边带滤掉，就得到单边带调幅信号。如果用一适当的直流偏置电压与调制信号
串接，则输出将含有载波。这时图2是一个通带的调幅电路。
环形调幅器电路简单，调幅线性好， 但要求各二极管和变压器严格对称，否则，变压器T2初级线圈中的载波分量不能完全抵消，输出信号中仍有载波成分，称为载漏。
随着集成技术的发展，集成差分放大式平衡调幅器的应用日益广泛。这种电路不用变压器，体积小，稳定性能也较高。单边带通信、多路载波电话和数字通信等系统广泛采用环形调幅电路。
