火工品

浏览

火帽、 底火、 点火管、延期件、雷管、传爆药柱、导火索、导爆索以及启动器、切割索等一次作用的含能机构或元件的总称。常用于引燃火药,引爆炸药,还可作为小型驱动装置,用以快速打开活门、解除保险及火箭级间分离等。

传爆序列

火工品中的炸药或火药,可由多种形式的能量如机械能(针刺、撞击、摩擦等)、热能(火焰)和电能等引发。为了保证使用安全并能适时可靠地引燃或引爆弹药,在弹药中往往以多种火工品组成一定的序列,称为传爆序列或传火序列。例如在引信和药筒中的火工品一般按感度递减、威力递增的原则排列,最后以较大的能量输出,适时可靠地引发弹丸主装药或药筒发射药。在引信的传爆序列中,火工品组件的种类和数量取决于对引信的战术技术要求。例如,弹丸的主装药量较大时,可在传爆药柱与主装药之间安置一个药量稍大的辅助传爆药柱;火帽与雷管之间距离较远时,可在其间安置接力药柱。电引信传爆序列的首发组件需用电雷管或电点火管等。

火帽

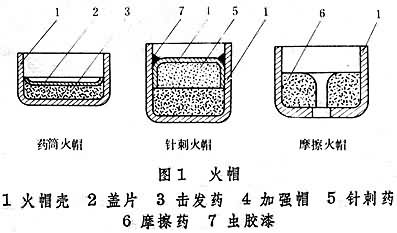

能产生火焰用于引燃或引爆的敏感元件,通常由金属壳内装击发药组成。它由机械能(撞击、针刺或摩擦)引发后,喷出火焰,可引燃延期药、点火药、发射药或火焰雷管等。典型的火帽见图1。撞击火帽用于底火,由枪或炮的圆头击针撞击发火,点燃发射药;针刺火帽用于引信,由击针刺入而发火,然后点燃后续火工品;摩擦火帽用于拉发手榴弹,由火帽中的摩擦子摩擦发火,引燃延期药,再引爆火焰雷管。火帽中的击发药主要由可燃剂、氧化剂和起爆药混合而成,也可附加其他成分以改进其性能。药剂的成分、配比、粒度和装药密度,都影响火帽的感度和引燃能力。最早的火帽制于1807年,是一种以氯酸钾、碳和硫的混合物为击发药的撞击火帽。第一次世界大战时,使用的击发药为硫化锑、氯酸钾和雷汞的混合物,由于它对枪膛有腐蚀作用,故称为腐蚀性击发药。第二次世界大战后出现了无腐蚀性击发药,其主要成分是硫化锑、四氮烯、三硝基间苯二酚铅和硝酸钡。针刺火帽的针刺药主要成分与击发药相类似,但针刺感度较高。

图 底火

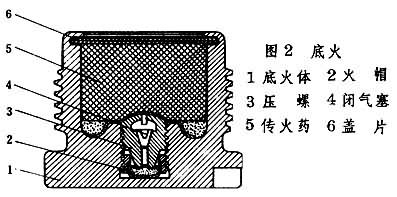

用于药筒中引燃发射药的复合装置,由发火装置(火帽或电发火件)、传火药和其他零件组成。可由撞击能或电能引发。底火应能够防止发射药燃烧产物气体的泄漏。 其典型结构见图2。为了加强点火能力,有时在底火上装有多孔的长传火管,插入发射药中间。管中装传火药,火焰从管壁孔喷出,点燃发射药。用电引发的底火可以提高火炮的射速,并能使火炮齐射。

图 雷管

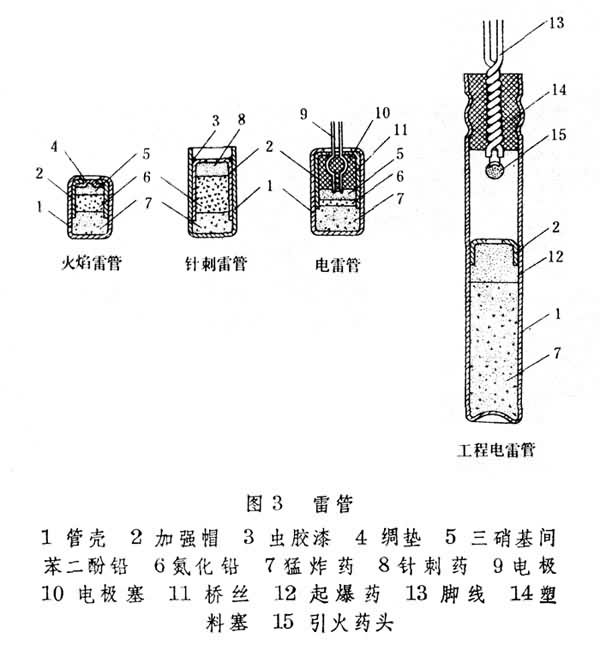

引爆炸药的火工品。引信雷管按引发方式不同可分为火焰雷管、针刺雷管和电雷管,其典型结构见图3。雷管的威力主要取决于底层猛炸药的种类、药量和装药密度,常用的猛炸药为黑索今、太安。雷管的感度取决于最上层的敏感药剂。雷管的中间层装起爆药,常用的是氮化铅,它能保证底层装药的起爆。工程火雷管和工程电雷管用于工程爆破。电雷管由火雷管加电发火件组成。一般电发火件的结构是:在穿过绝缘塞的两根导线端部焊上涂有发火药的细电阻丝(称桥丝),桥丝电阻通常为1~2欧姆,发火电流约为1安培,安全电流约为0.05安培。如果在电发火件和火雷管之间加装延期管,则组成延期雷管。

图

1865年瑞典化学家A.B.诺贝尔首先发明了雷汞雷管,用来引爆硝化甘油。1907年维列尔在德国取得用氮化铅代替雷汞装填雷管的专利。最早的电雷管出现于19世纪80年代。电雷管的应用给多发同时起爆和远距离起爆提供了可能性。因为电火工品易受外界电能的影响,所以某些电火工品必须具有防静电、防射频、防杂散电流和防高压感应电流的能力。因此,除在电路上采取屏蔽措施外,研制了能防静电、防射频的电雷管。为适应其他各种技术要求,还研制了无起爆药雷管、耐高温雷管等特种雷管。

点火管

一种用于引燃抛射药和火箭固体推进剂的火工品。由电引发的点火管,管中装点火剂,其结构和电雷管中的发火件类似;用机械能(如利用击针作用)引发的点火管,其作用和底火类似。

延期件

利用药剂的燃烧速度控制点火时间的火工品,如时间药盘、延期药柱和保险药柱等。通常以黑火药或金属可燃剂与氧化剂的混合物作为装药。某些有机化合物如苦味酸钾等也可作为单质延期药。

传爆药柱

用于传递和扩大爆轰能量的火工品。常用于扩大雷管的能量,引爆较钝感的主装药。传爆药柱一般由较敏感的猛炸药压制而成,过去常用特屈儿,现在多用太安、黑索今,有时也用奥克托今。在主装药量过大,不易被一个传爆药柱完全起爆时,可加辅助传爆药柱。

索类火工品

包括导火索、导爆索和切割索。导火索用于传递燃烧火焰,达到延期点火的目的。它以黑火药为芯,外缠数层棉、麻和纸。防水导火索外皮有耐水涂料,或采用塑料外皮。一般的导火索外径约6毫米,每米燃烧时间为100~140秒。黑火药芯的导火索是英国人W.比克福德于1831年发明的,故又称比克福德导火索。导爆索用于传递爆轰,其外形和结构都与导火索相似,但外皮的颜色不同。导爆索也有以金属(如铅)做外皮的。药芯常用黑索今、太安等猛炸药,以7000米/秒或更高的速度传爆。铅皮的导爆索做成 V形断面,爆轰时能形成线形金属流,可用于切割金属板,称为切割索。1908年在法国出现了导爆索的专利,开始是用铅管,内装梯恩梯。20 世纪70年代瑞典有人发明了一种非电导爆管(NONEL管),用高强度的塑料管子,内壁涂含铝粉的太安或奥克托今,装药量约16毫克/米,爆速为2000米/秒左右。这种导爆管可以大大提高爆破网路对静电、射频、暗电流的安全性。

启动器

一种以爆炸(爆燃)产生的气体为动力的传动装置。这种装置的结构类型较多。用于完成远距离操纵的一次性小动作,如闭合开关等。小型启动器常用的装药为三硝基间苯二酚铅等。
