[拼音]：huayixianfa
[外文]：method of slip line

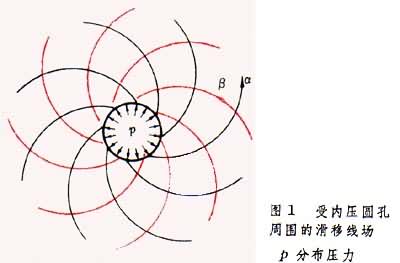

利用材料塑性变形过程中最大剪应力迹线的性质，求解塑性力学边值问题的一种方法，主要用于求解刚塑性材料的平面应变问题。金属材料的塑性变形是金属颗粒在最大剪应力方向的相对滑移引起的，滑移的结果形成滑移带，它和最大剪应力迹线是重合的，所以最大剪应力迹线又称滑移线。塑性变形体内的滑移线场是两族正交的曲线：一族称为α 线，另一族称为β 线。图1示出受内压的圆孔周围的滑移线场，α 线和β 线分别由不同颜色标出。
滑移线法的要点是：它避开非线性的塑性本构关系，而利用塑性变形过程中的特点，将问题转化为建立滑移线场，然后再由滑移线的性质找出应力分布规律。在刚塑性材料的平面应变问题中，平均正应力σ为两个正应力σx、σy之和的一半，而且最大剪应力的值等于剪切屈服极限k，k为常数。因此，只要找出平均正应力σ，便可由σ和k利用微元体的平衡条件，确定正应力分量σx、σy和剪应力分量τxy。
在滑移线法中，通常假设材料是理想刚塑性材料，而且体积不可压缩。以θ 表示α 族滑移线与x 轴正向的夹角，则反映平均正应力σ和θ角之间关系的公式为：
沿α线
沿β线
式中Ca沿每一条α 线为一常数；Cβ沿每一条β线为一常数。同族内不同滑移线的常数可以不同。上式是德国的H.亨奇于1923年利用塑性平面问题的平衡方程和屈服条件导出的，故称亨奇应力方程。
从亨奇应力方程可以推出滑移线的如下性质：
（1）滑移线上平均正应力的变化和滑移线的转角成正比；
（2）在任何两条同族滑移线间，平均正应力σ 和角θ 沿另族滑移线的变化都是常值；
（3）如果滑移线的某些线段是直线，则直线上的σ、θ以及应力分量σx、σy、τxy都是常值；
（4）如果沿某一滑移线移动，则另一族滑移线在交点处曲率半径的变化等于沿该线所通过的距离；
（5）位于两条同族滑移线间的直线滑移线段的长度相等。
滑移线场是通过平衡方程和屈服条件建立的，因而这样求出的σx、σy、τxy是满足平衡条件的静力解。为了找到完全解，还要在滑移线场中找出满足位移速度(简称速度)边界条件的速度规律。H.盖林格于1930年根据刚塑性的本构关系和材料的不可压缩条件证明，速度方程的特征线和滑移线是重合的。如以va和vβ分别表示质点沿α族和β族滑移线的位移速度，则速度方程式为：
沿α线
，
沿β线
。因此，用滑移线法不仅能计算塑性变形体内任一点的应力分量，而且也能计算速度分量，从而得到问题的完全解。
用滑移线法解题的步骤是：
（1）根据边界上的受力条件，确定边界上的σ 和θ 值，进而确定边界及两个不同塑性区域的交界线附近的滑移线场；
（2）按亨奇应力方程找出塑性区内任一点的σ 和θ 值，进而找出任一点的σx、σy和τxy；
（3）根据速度边界条件按速度方程求出va和vβ，从而找出塑性变形的规律。

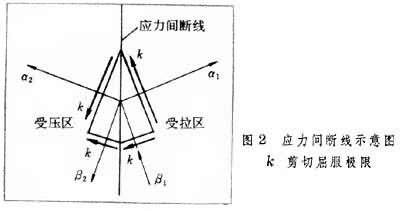

在刚塑性的平面应变问题中，经常遇到应力间断和速度间断问题。在刚塑性体形成塑性区的过程中，受拉区和受压区的交界线便是应力间断线(图2)，
它是两条同一名称滑移线（图2中α1和α2或β1和β2为同一名称的滑移线）的角平分线。当外载荷达到某极限值后，刚塑性物体在塑性区开始产生塑性流动，而在刚性区则没有变形，刚性区和塑性区的分界线就是一条速度间断线。它是滑移线或者是滑移线的包络线。速度沿速度间断线的切线分量发生间断，速度间断量沿速度间断线不变，而在该线上应力则保持连续；但垂直于速度间断线的速度分量连续。在塑性区内部同样可以有速度间断线。
在平面应力和轴对称问题中，也有相应的滑移线场理论。滑移线法已被广泛应用于构件的极限设计、金属塑性成型以及土力学。近来还有些学者研究了考虑强化效应的滑移线场问题。计算机也已被用于求解滑移线场的问题。
