网格法

[拼音]：wanggefa

[外文]：grid method

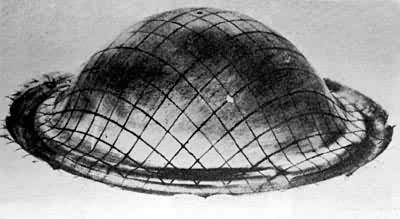

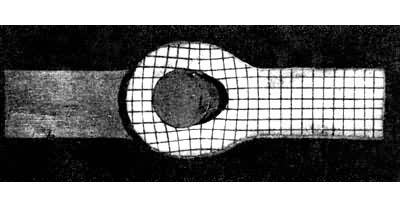

实验应力分析方法的一种。网格法是在试件表面印制或刻划网格，则当试件受载而发生变形时，网格随之变形，通过测量网格因变形而引起的位移，以确定试件的位移场或应变场。它适用于测量5％以上的大应变，而用于测量较小的应变时，精度很低。通常用于测定金属的塑性变形（图 1），以及橡胶、塑料等弹性模量低的材料的变形(图 2)。此法于20世纪40年代开始应用，后来在较大程度上被云纹法所取代。

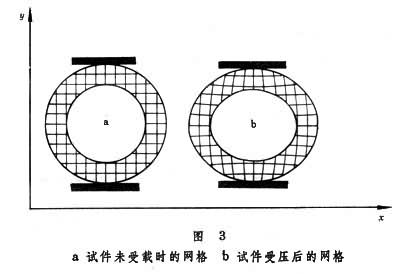

用此法测定试件的位移和应变分布时，须分别拍摄试件在受载前后的网格图（图3a、图3b），

用负片测出网格交点在受载前后的坐标。根据各点受载前后的x、y坐标的差值，分别求出x方向和y方向的位移u和v的分布，再对坐标求导数，得出偏导数，然后按下列公式分别求出各点在x方向和y方向的线应变ε_x、ε_y和角应变γ_xy。

参考书目

1. V. J. Parks，　The　Grid　Method， Experimental Mechanics，Vol.9， No. 7， P.27N， July 1969.
