[拼音]：cibianyi
[外文]：magnetic variometer
记录地磁三要素（通常是磁偏角、水平强度和垂直强度）变化的仪器，分别称为偏角磁变仪、水平强度磁变仪和垂直强度磁变仪。

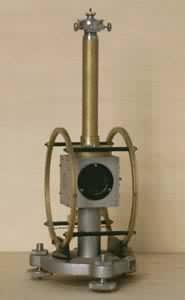

偏角磁变仪主要部分是一根长约 1厘米的小磁针连同平面反射镜一起悬挂在一根长约15厘米的石英细丝上。如石英丝的扭力足够小，磁针的磁轴就与磁子午线方向一致，磁子午线方向变化，磁针也随之偏转。仪器灵敏度由反射镜到记录器的距离来决定。

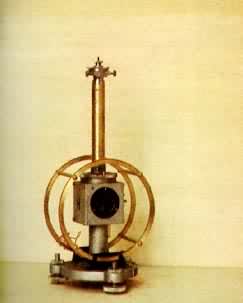

水平强度磁变仪与偏角磁变仪相似，但石英丝稍粗。磁针的磁力矩与石英丝的扭力矩相平衡，使磁轴指向与磁子午线相垂直的方向。如地磁场水平强度变化，磁针就随之偏转。灵敏度由石英丝的弹性模量和磁针的磁矩来决定。

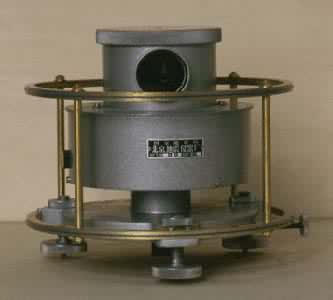

垂直强度磁变仪这种仪器的磁针是绕水平轴旋转的。磁针上装有高精度的刀口和平面反射镜，刀口置于马鞍形玛瑙座上，又装有配重，使重力矩和磁力矩相平衡，使磁轴指水平方向。如地磁场垂直强度有变化，磁针就绕刀口在垂直面内偏转。灵敏度由磁针的磁矩同刀口与重心的距离来决定。
温度补偿在水平强度或垂直强度磁变仪中，必须设法补偿因温度变化而产生的磁矩变化。补偿方法有：
（1）磁法补偿，即在磁针的垂直方向上按一定要求装一个磁棒，或者用磁矩温度系数为零的复合磁针；
（2）光学补偿，即令投射到与磁针相连的反射镜的光通过一个同双金属片相连的棱镜；
（3）机械补偿（只适用于垂直强度磁变仪），即在磁针上装一个线膨胀系数适当的螺杆和配重；
（4）扭力补偿，即利用张丝扭力的温度系数和磁矩温度系数相反的原理进行补偿。

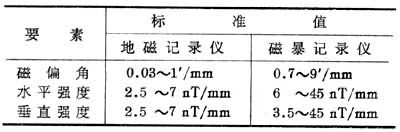

标度值及记录速度上述 3种磁变仪加上照相记录系统就构成一套完整的地磁记录仪。磁变仪的标度值通常是用一个精密的亥姆霍兹线圈产生的磁场来标定的。不同用途的磁变仪的标准值如下：
一般地磁记录仪的走纸速度为20毫米每小时。（见彩图）
