轧制力矩

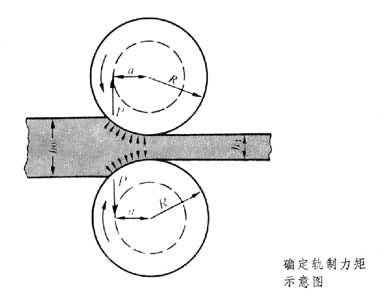

为使轧制正常进行,需要施加的克服金属变形抗力和金属同轧辊间的摩擦力的力矩轧制力Mt是确定轧机的主电机和轧辊传动机构负荷的基本参数,常按以下方式计算(见图)。

式中Pr为轧制力的垂直分力,实际运算中即用轧制力(可由压下螺丝下的测压仪测出);Δh=h0-h1为道次的压下量;ψ为力臂系数,一般ψ=0.3~0.6;aPr到轧辊中心连线的距离(力臂),R为轧辊半径。

图

也可以从作用在轧辊上的切向力出发推导轧制力矩的计算公式,这在理论上是正确的,但所得公式包括摩擦系数f和中性角α两个难于准确求出的数值。故常用Mt=2Pra的公式,而ψ 值由实验或经验值决定。

此外,还可由实测轧制功推算轧制力矩,但此法所得的结果将包括传动系统的摩擦损失力矩等。
