[拼音]：nibianqi chufa dianlu
[外文]：inverter trigger circuit
将控制信号转变为某一频率的脉冲或脉冲群，用这些脉冲控制无源逆变电路中的功率开关元件的通断，以控制逆变器输出电压和频率的电路。主要应用于变频调速装置或不停电电源的逆变器中。它的一般功能是：根据控制信号的要求产生相应频率的输出脉冲；确定逆变器各功率开关的驱动信号间的相位关系；产生足够的驱动功率以驱动功率开关元件；完成功率开关元件和控制电路之间的电隔离。
结构和工作原理

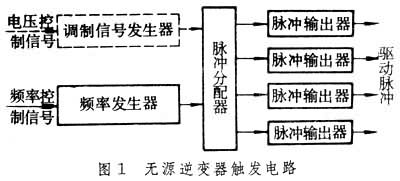

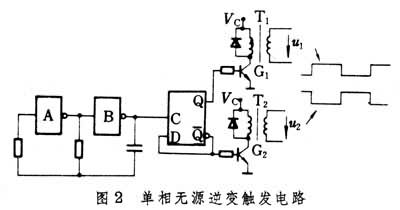

图1是无源逆变器触发电路的框图。频率发生器将控制信号转变为相应频率的脉冲电压以触发脉冲分配器，使其按一定的规律将开关信号分配给各个通道的脉冲输出器。脉冲输出器将此开关信号放大，经电隔离后驱动功率开关元件。图2是一个单相无源逆变器的触发电路。
非门、A、B构成频率发生器，产生一固定频率的脉冲送到D触发器的时钟端C，以触发D触发器组成的脉冲分配器。D触发器的输出Q和坴是互差180°的方波脉冲。晶体管G1、G2和变压器T1、T2分别组成两个通道的脉冲输出器，驱动单相逆变器的功率开关元件。
逆变器的输出频率取决于频率发生器，频率发生器通常由单结晶体管、晶体管、运算放大器、门电路等构成。在恒压恒频电源的逆变器触发电路中，常采用晶体振荡器和分频器组成频率发生器，以保证逆变器有较高频率精度的输出电压。在变频调速电源的逆变器触发电路中，要求频率发生器的频率随控制信号变化，常采用压控振荡器构成频率发生器。压控振荡器的输出频率随控制电压改变而改变。
脉冲分配器由环形计数器组成。脉冲输出器的通道数决定环形计数器的输出状态数。单相逆变电路常用二进制计数器，而三相桥式逆变电路常用六进制计数器。计数器可由双稳态触发器、多稳态触发器、JK触发器或D型触发器组成。

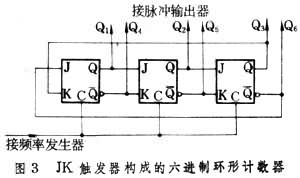

图3是用JK触发器构成的六进制环形计数器。Q1～Q6为脉宽180°、互差60°的方波、频率发生器作为环形分配器的时钟，每来一个脉冲，环形分配器移位一次，Q1～Q6依次进行高低电平变化，用以控制三相逆变桥的开关通断。
脉宽调制式逆变触发电路图1加上虚线部分（调制信号发生器）后即为脉宽调制式逆变触发电路。它不但能控制逆变器的输出频率，而且能控制输出电压�透纳剖涑龅缪沟牟ㄐ巍Ｔ诘髦菩藕欧⑸鞯淖饔孟拢龀宸峙淦髟诿扛鲋芷诓矶瓤杀涞穆龀寤蚵龀辶小Ｂ龀迨涑銎鞲菡庑┞龀宓目矶瓤刂颇姹淦鞲鞴β士氐耐ǘ稀５鹘谡庑┞龀宓目矶龋纯梢缘鹘谀姹淦鞯氖涑龅缪埂Ｔ谝桓鲋芷谥校龀辶兄懈髀龀宓目矶劝凑也ü媛傻髦疲梢愿纳颇姹淦魇涑龅缪沟牟ㄐ巍Ｕ也隹淼髦频哪姹浯シ⒌缏繁冉细丛印Ｃ拦毓�1980年前后研制成功专门用作产生正弦脉宽调制信号的大规模集成电路HEF4752V。它将正弦脉宽调制触发器的主要功能(不包括脉冲输出器)集成在一块18平方毫米的硅片上，封装在双排28脚的外壳中。整个集成电路是全数字化的。大约包括1500个门电路。利用HEF4752V构成的脉宽调制式触发电路特别适用于交流电动机变频调速系统。
