地方材料屋顶

根据各地区气候和资源情况,用当地价廉易得的材料铺设的屋顶,为农村建筑、中小城镇的小型工业和民用建筑广泛应用。这种屋顶取材方便,构造简易,造价低廉,便于维修;但屋面重量大,耐久性差。

木结构层顶

木屋顶的承重结构通常是在木屋架或山墙上架设木檩,在檩条上直接铺设苇箔、秫秸箔、荆笆、编织席等,也可在檩上钉椽子,在椽子上铺设望砖(或望板),或其他各种材料。木结构屋顶的屋面有以下几种做法:

泥背屋面

用压实抹平的泥土作面层的屋面,泥土宜选用碱土或用盐水和泥。一般作法是在屋面基层上先抹一层20毫米厚草泥,上铺素土踩实,约达50毫米厚,再用一层20毫米厚的碱土泥抹面。为减少面层开裂和提高抗冲刷性,多在面层的泥土中加入麦秸或稻草,作成草泥屋面。为提高屋面耐久性,有的在泥背上加一层麦草帘,作成草背屋面。

麻刀石灰屋面

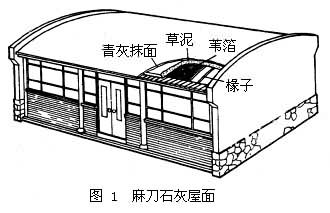

用麻刀石灰或草节灰(石灰加麦草)作面层的屋面。其作法是在基层上铺一二层草泥,再在面层上加抹一层压光的20~30毫米厚的麻刀石灰或草节灰,其抗渗、抗冲刷性都比泥背屋面好。为提高屋面的密实性和防水性,少雨地区的坡屋顶或拱形屋顶可在麻刀石灰或草节灰表面加一道青灰浆,压实揉光(图1)。

图

石灰焦渣屋面

用石灰焦渣作面层的屋面。中国唐山地区的传统作法是用比例为1:2或1:3的石灰和焦渣铺在基层上,经过踩实、拍打坚实,再用100毫米粒径的河卵石赶光压实到色泽黑亮、表面平实为止。

小青瓦屋面

用粘土烧制的弧形小青瓦作面层的屋面,耐久性较好,广泛用于中国农村建筑。各地作法不同,北方地区多在屋面基层上铺设有保温作用的麦秸泥,再在泥背上贴瓦;少雨地区有只铺贴仰瓦和在仰瓦接缝上作灰梗两种作法;多雨地区则采用小青瓦一仰一盖的作法。南方地区多在椽子上直接铺仰瓦再加盖瓦(俗称冷摊式)。也有采用由小青瓦作仰瓦,半圆形筒瓦作盖瓦的屋面,称筒板瓦屋面。这种屋面防水效果好,可用于标准较高的房屋。

石板瓦屋面

以天然页岩片铺设的屋面。常用石板瓦片尺寸为边长300~600毫米,厚为5~10毫米。瓦片上端还可钻孔,用铜钉或镀镍螺钉固定在木望板上。上下石片间应有足够的搭盖长度。也可在木望板上先铺一层油毡以提高防水效果。

砖石拱券、拱壳屋顶

用土坯、石块和粘土砖在拱形模板上砌筑成拱券、拱壳屋顶的承重结构。支承拱脚的两侧应能承担水平推力,每隔一定距离设一根支承墩柱或钢拉杆。拱壳上表面作防水砂浆、贴马赛克,甚至也可在上面作瓦屋面或油毡屋面。这种屋顶有较好的耐火性和热稳定性。但不宜用于地震烈度较高的地区和易产生不均匀沉降的场地或有强烈振动的建筑。

拱壳空心砖屋顶

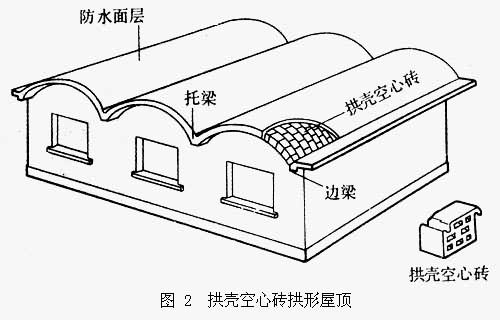

用异形的拱壳空心砖砌筑成拱壳屋顶的承重结构。施工时不需模板支撑,而利用砖本身的钩、槽,互相钩挂悬砌,砌筑成各种形式的拱壳屋顶(图2)。这种屋顶施工方便,适用于小型建筑。但地震烈度较高和容易产生不均匀沉陷的地区不宜采用。屋面作法同砖石拱壳屋顶相似。

图

束条拱屋顶

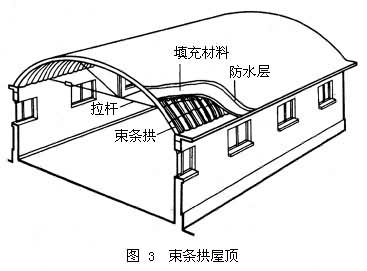

用铁丝、藤条、苇条或麻等把有一定强度的韧性条材(如荆条、细竹、柳条、芦苇、秫秸、麻杆等)捆扎成束,弯成弓形,支承在墙或边梁上,密排联扎,下设钢拉杆,组成拱形屋顶的承重结构;上作油毡屋面或起脊作瓦屋面(图3)。束条拱屋顶适用于一般小型工业和民用建筑,跨度以6~10米为宜,最大可达15米。但须注意防腐、防虫和防火。

图
