品质因数测量

[拼音]：pinzhi yinshu celiang

[外文]：quality factor measurement

品质因数 （Q值）是表征电子电路中谐振回路特性的基本参数。谐振回路的能量关系为

也可用谐振回路各阻抗参量表示为

通常，某个元件（如电感器或电容器）的Q值，指这一元件与一理想的无损耗元件所组成的谐振回路的 Q值。品质因数测量有Q表法和变电容或变频率两种方法。

Q表法（电压比法）

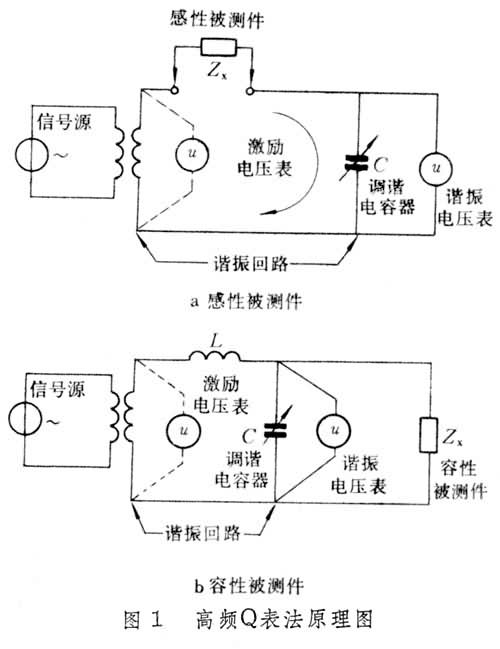

在高频范围广泛采用 Q表法测量Q值（图1）。其基本原理是:被测件与 Q表内部调谐电容器（及辅助电感）组成谐振回路，通过谐振电压和激励电压之比在谐振电压表上利用直接刻度得出谐振回路的直读 Q值。用此法还可由调谐电容读数求出被测件的电感或电容值。Q表法具有多用途、宽量程和可在实际工作频率下进行测量等特点。

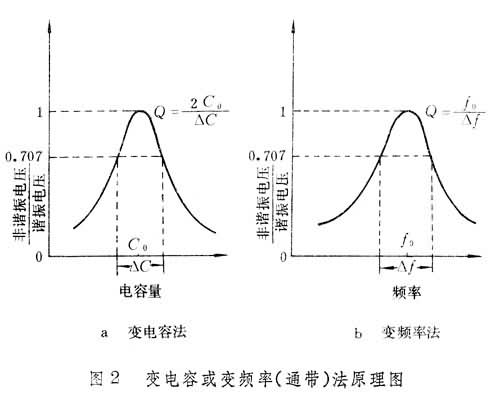

变电容或变频率(通带)法

这种方法是各种微波Q值测量方法的基础(图2)。改变电容C或频率f测出谐振回路的谐振曲线，从而求出回路的Q值，即Q＝2C₀/C(变电容法)或Q＝f₀/f(变频率法)。在实际应用时，被测谐振回路往往要与外界电路连接，其谐振特性不仅与被测回路本身的特性有关，而且也与外界电路的负载情况有关，即所测得的Q值不是被测回路所固有的无载Q值(Q₀)，而是有载Q值(Q_L)。
