卫星发射塔

用于在航天发射场实施卫星及其运载火箭的组装、检测、维护、加注燃料、填充压缩气体、保障人员器材流动和最后发射卫星(火箭)的塔式结构(见彩图)。当用于导弹(火箭)时,则称为导弹(火箭)发射塔。

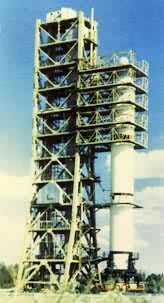

中国卫星发射塔,1983年8月19日科学实验卫星在此发射 结构型式和构造

通常采用横断面为矩形的铆接或焊接钢架结构,固定在发射台侧面,其截面沿塔架高度不变或由上至下逐渐加大。塔顶常设有旋臂式或其他类型的起重机用以吊装组件。根据发射准备和发射的需要,塔上敷设液、气、水、空调等管路、动力、控制、通信、电视等电缆及高速电梯和电缆摆杆。在塔的若干高度设有工作平台(内平台和旋转外平台)。外平台能环抱卫星和运载火箭以利工作。在完成发射准备后,通过铰接装置旋转到塔的两侧。在设有平台处,塔架腹杆一般采用K形,其他地方可用交叉斜腹杆。

设计原则

塔架的结构设计与一般塔式结构相同。除考虑自重、风荷载、起重机反力和必要时考虑地震作用外,还需考虑发动机喷出的高温高速燃气流对结构的热烧蚀影响和冲击动力。

塔基

可采用独立式或联合基础固定在地面上;亦可设置在重型平板车上连同卫星一起运送到发射地点;还可采用卧放式(其中两个塔脚与地面铰接),平时卧放在地面下的隐蔽坑内,发射准备时用液压机把塔竖起到工作位置。
