铁钴软磁合金

[拼音]：tiegu ruanci hejin

[外文]：iron-cobalt soft magnetic alloys

具有很高饱和磁感应强度(Bs)的一种软磁合金，含钴27～50％。1912年普罗伊斯(A.Preus)等发现35Co-Fe合金的饱和磁感应强度达2.43T，比纯铁高13％。1929年埃尔门（G.W.Elmen）发现了具有高的起始磁导率(μ0)和高的最大磁导率(μm)的50Co－Fe合金，并将其命名为Permendur;但由于这种合金脆，不易冷加工，没有被推广应用。1932年怀特(J.H.White)等在50Co-Fe合金中加入2％V，改善了它的加工性并明显提高了电阻率(ρ)。这种合金称为2V-Permendur。1947年美国斯坦利(Stanley)等在35Co-Fe合金中加入0.5％Cr，提高了电阻率�透纳屏思庸ば裕庵趾辖鸪莆狧iperco。1957年古尔德(H.L.B.Gould)等在氢气氛下冶炼出纯净的2V-Permendur，最后经磁场热处理获得矩形磁滞回线和更高磁性，这种合金称为Supermendur。1975年梅杰 (R.V.Major)等在2V-Permendur中加入4.5％Ni，进一步改善了塑性，并放宽了热处理温度范围。现在工业生产的Fe－Co软磁合金有两种：加0.5～0.6％Cr的(27～35)Co-Fe合金和加约2％V的49Co-Fe合金。中国从60年代开始生产2V-Permendur合金（牌号1J22）。

磁特性

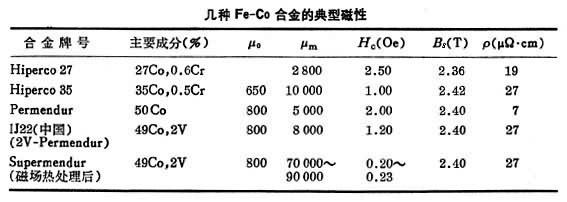

Fe－Co合金的主要磁特性是Bs值高（见表）。尤以35Co-Fe合金最高，另外在较高磁感应强度(B)下的磁导率(μ)高（如 Supe-rmendur合金在B＝2.0T时，μ值高达70000～90000，居里温度(Tc)高（如50Co-Fe合金的Tc≈980℃）。而50Co-Fe合金和35Co-Fe合金都存在Fe-Co有序结构，使合金变脆。加入2％V或0.5％Cr可使有序转变温度降低，转变速度变慢。从有序转变温度以上（如900℃）淬火，可抑制有序结构的形成，明显地改善冷加工性。在50Co-Fe合金中加入2％V，电阻率可提高4倍多。这种合金的塑性和磁性对纯净度和热处理工艺都很敏感。27Co－Fe合金比较容易进行冷加工。

图 用途

Fe-Co合金由于ρ值较低，涡流损耗(We)较高，只适于在直流和低频条件下使用。目前主要用于航空发电机和电动机、大功率脉冲变压器铁芯等。因为合金的饱和磁感和较高磁感应强度下的磁导率都高，所以铁芯尺寸和重量可以减小。由于居里温度高，也用来制作高温下使用的电器元件。这种合金也是制造高级电磁铁、磁透镜、小体积继电器和电话接收器膜片的重要材料。矩形回线的 Supermendur合金用来制作电磁开关和记忆元件。

参考书目
  1. G.Y.Chin & J.H. Wernick，Soft Magnetic Metallic Materials，Ferromagnetic Materials，Vol.2， pp.57～188，North-Holland Publ.Co.，1980.
阅读全文
