[拼音]：dianyabiao
[外文]：voltmeter
用于测量直流电压、交流电压的机械式指示电表。分为直流电压表和交流电压表。

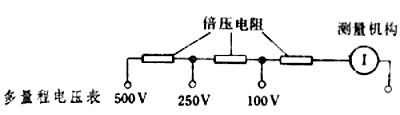

直流电压表主要采用磁电系电表和静电系电表的测量机构。磁电系电压表由小量程的磁电系电流表与串联电阻器(又称分压器)组成，最低量程为十几毫伏。为了扩大电压表量程，可以增大分压器的电阻值。例如用50微安的电流表形成250伏的电压表时，要使分压器与测量机构的总电阻值为 250/(50×10-6)＝5×106欧=5兆欧，这相当于电压表的内阻为20千欧／伏。为了避免电压表的接入过多影响原工作状态，要求电压表有较高的内阻。用几个电阻组成的分压器和测量机构串联，可形成多量程电压表（见图）。静电系电压表的最低量程为几十伏，扩大量程是靠改变电表内部结构和极间距离来达到。此外，电磁系电表的测量机构在理论上也可用于测量直流电压。
交流电压表

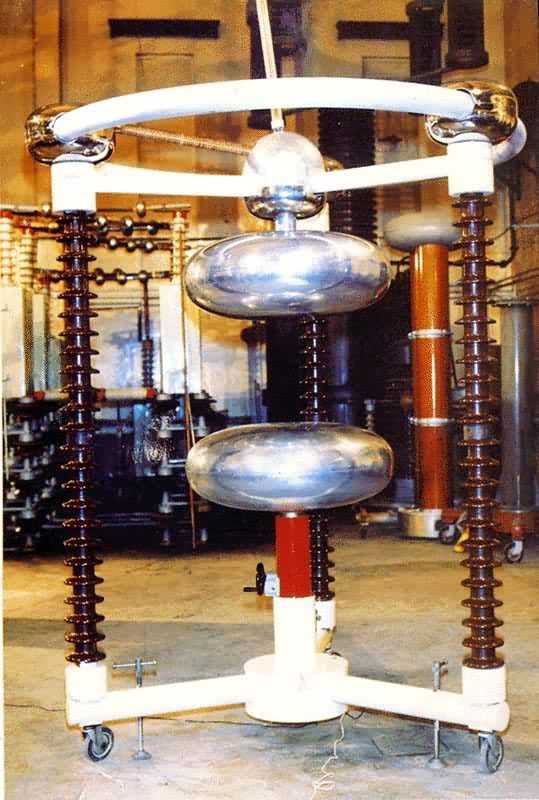

主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。除静电系电压表外，其他系电压表都是用小量程电流表与分压器串联而成。也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。这些系的交流电压表难于制成低量程的，最低量程在几伏到几十伏之间，而最高量程则约为1～2千伏。静电系电压表的最低量程约为30伏，而最高量程则可达很高。80年代已制成可测 500千伏电压的静电电压表（见图）。电力系统中用的高压电压表是由电压额定量程为 100伏的电磁系电压表，结合适当电压变比的电压互感器（见互感器）组成。
由于受测量机构线圈电感的限制，电磁系电压表、电动系电压表的使用频率范围较窄，上限频率低于1～2千赫。电动系略优于电磁系。静电系和热电系电压表的使用频率范围都较宽。整流式电压表的上限使用频率约几千赫，但要注意，仅当交流电压为正弦波形时，整流式电表读数才是正确的。
各系电压表的比较各系电压表的量程，使用频率范围、内阻以及能达到的最高准确级见表。
