[拼音]：zhenghuo
[外文]：normalizing
将钢加热到Ac3(对亚共析钢) 或Acc3(对过共析钢)以上40～60℃或更高的温度（见铁碳平衡图），保持足够时间，使之全部奥氏体化，然后在空气中冷却，是一种简便、经济的金属热处理工艺，俗称常化。
正火有以下目的和用途。
（1）对亚共析钢，正火用以消除铸、锻、焊件的过热粗晶组织和魏氏组织，轧材中的带状组织；细化晶粒；并可作为淬火前的预先热处理。
（2）对过共析钢，正火可以消除网状二次渗碳体，并使珠光体细化，不但改善机械性能，而且有利于以后的球化退火。
（3）对低碳深冲薄钢板，正火可以消除晶界的游离渗碳体，以改善其深冲性能。
（4）对低碳钢和低碳低合金钢，采用正火，可得到较多的细片状珠光体组织，使硬度增高到 HB140-190，避免切削时的“粘刀”现象，改善切削加工性。对中碳钢，在既可用正火又可用退火的场合下，用正火更为经济和方便。
（5）对普通中碳结构钢，在力学性能要求不高的场合下，可用正火代替淬火加高温回火，不仅操作简便，而且使钢材的组织和尺寸稳定。
（6）高温正火(Ac3以上150～200℃)由于高温下扩散速度较高，可以减少铸件和锻件的成分偏析。高温正火后的粗大晶粒可通过随后第二次较低温度的正火予以细化。
（7）对某些用于汽轮机和锅炉的低、中碳合金钢，常采用正火以获得贝氏体组织，再经高温回火，用于400～550℃时具有良好的抗蠕变能力。
（8）除钢件和钢材以外，正火还广泛用于球墨铸铁热处理，使其获得珠光体基体，提高球墨铸铁的强度。
由于正火的特点是空气冷却，因而环境气温、堆放方式、气流及工件尺寸对正火后的组织和性能均有影响。

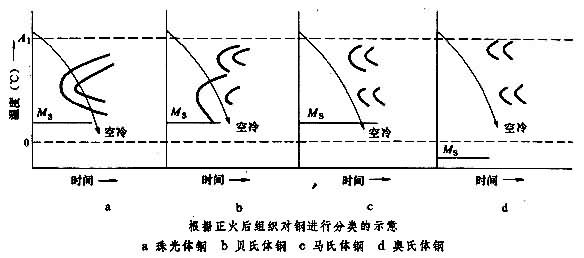

正火组织还可作为合金钢的一种分类方法。通常根据直径为25毫米的试样加热到900℃后，空冷得到的组织，将合金钢分为珠光体钢、贝氏体钢、马氏体钢和奥氏体钢，示意如图 (见过冷奥氏体转变图)。
