[拼音]：hangdao yu dongshi zhihu
[外文]：roadway and room supports
为保持围岩稳定，对巷道和硐室进行支护的作业。早在2500年前，中国矿山就曾用木材、竹材、荆芭等制成的简易支架，支护巷道。20世纪50年代后期，为节约木材，大量采用金属、混凝土、钢筋混凝土支架。20世纪60年代，新型的锚喷支护得到广泛应用。目前常用的支架，有以下几种：
梯形支架
多用在地压小、服务年限短的巷道中，由木材、金属或钢筋混凝土构成。
木支架由顶梁、两柱和背板组成，为最古老的支架方式。强度小，不防水，易腐朽，应用日益减少。
金属支架一般以矿用工字钢（见型材）制成，为一梁二柱。支架外围用木或钢筋混凝土背板楔紧。强度大，能防火，使用时间较长，可回收复用，是一种较经济实用的支架。
装配式钢筋混凝土支架用钢筋混凝土制成可装配的立柱和预应力顶梁。构件截面为矩形，梁和柱用亲口连接，接头处应垫有防腐的木板，以增大支架的可缩性。在梁柱和围岩之间还应装钢筋混凝土背板，支架间设撑杆，以增加支架在巷道轴线方向的稳定性。
拱形支架
由抗压大的材料，如料石、混凝土、特制型钢等制成，用于地压大，服务年限长的巷道与硐室中。支架顶部呈拱形，受力以压应力为主，弯矩较小，可更好地发挥拱形支架抗压能力大的特点。
石材支架（）用料石或混凝土砌筑，由拱、墙和基础组成，又名。拱有半圆拱、圆弧拱和三心拱三种。半圆拱属高顶拱，抗压能力大，施工方便，但开掘量大，断面利用率低。圆弧拱受力性能和半圆拱相近，开掘量较小，用于岩石较稳定、断面较大的巷道和硐室中。三心拱属低顶拱，易在大圆和小圆接茬处破裂。

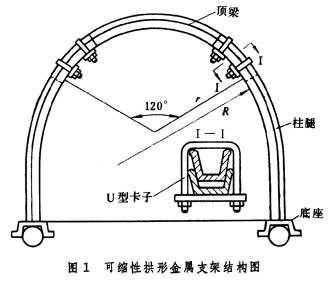

可缩性金属支架用特殊型钢做成的可缩性拱形支架。这种支架由三节（或多节）U形钢构件组成，并用螺栓箍紧（图1）。顶压较大时，顶部构件的曲率半径r应小于两帮柱腿的曲率半径R。在地压作用下，r 逐渐增大，在搭接处的轴向力大于螺栓箍紧所产生的摩擦力时，构件间便相对滑移，产生可缩性。除具有金属梯形支架优点外，特别适用于在动压影响下围岩变形大的巷道。
圆形与马蹄形支护
巷道通过松软和具有膨胀性的岩层，四周地压均较大时，可用料石、混凝土砌块或现浇混凝土砌筑受力好的圆形或马蹄形。地压特大时，在掘进巷道过程中向岩帮挖若干压力释放槽，在支架与围岩间充填一定厚度的锯末或炉渣，或在体砌块间加木板，使作用到支架上的应力得到缓减。中国矿山应用这种让压技术，获得良好的支护效果。
锚喷支护
由锚杆与喷射混凝土（或砂浆）联合支护，使支架与围岩结合成整体的承载结构，也可单独使用锚杆或喷射混凝土进行支护。锚喷支护结构简单，巷道断面利用率高，易机械化施工，进度快，造价低，有利于快速施工，是中国普遍采用的支护方式。常用的有：
（1）锚杆支护；
（2）喷射混凝土支护；
（3）锚杆与喷射混凝土联合支护；
（4）锚杆加金属网与喷射混凝土联合支护。

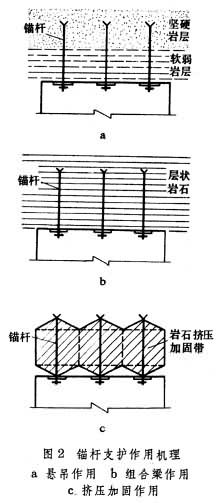

锚杆支护用凿岩机或锚杆打眼机在围岩中钻眼，在眼内安装锚杆，加固岩体。锚杆长度一般为1.4～1.8m，间距 0.6～1.0m。有矩形和梅花形布置。锚入方向应尽量垂直岩石层理面。锚杆的作用机理（图2）包括：
（1）悬吊作用，用锚杆将厚度不大的软岩层吊挂在上部坚硬的岩层上；
（2）组合梁作用，用锚杆将层状岩石穿锚组合成梁，提高岩层承载能力；
（3）挤压加固作用，围岩松软、破碎时，用施加预应力的锚杆把碎裂的围岩加固，形成岩石挤压带。
锚杆按材料可分：金属锚杆、木锚杆、压缩木锚杆、砂浆锚杆、树脂锚杆等。金属锚杆按锚固形式又分为楔缝式、倒楔式、涨壳式和管缝式锚杆等。中国研制的CGM-140锚杆钻装机见图3。
喷射混凝土支护
按混凝土级配要求，将水泥、砂、碎石和速凝剂，搅拌均匀后装入混凝土喷射机，用压缩空气沿管路送至喷嘴加水混合，喷射到围岩表面，凝结、硬化后形成混凝土层，此法通称干喷法。采用干喷法的混凝土喷射机，有双罐式、转盘式（图4）和螺旋式三种。中国目前多用干喷法。为减少粉尘浓度，降低回弹量，提高喷层质量，正在研究改进湿喷法。
