[拼音]：wugong gonglü buchang
[外文]：reactive power compensation
在电力系统中的变电所或直接在电能用户变电所装设无功功率电源，以改变电力系统中无功功率的流动，从而提高电力系统的电压水平，减小网络损耗�透纳频缌ο低车亩阅埽庵�技术措施称为无功功率补偿。无功功率指的是交流电路中，电压U与电流I存在一相角差时，电流流过容性电抗(XC)或感性电抗(XL)时所形成的功率分量（分别为
）。这种功率在电网中会造成电压降落（感性电抗时）或电压升高（容性电抗时）和焦耳（电阻发热）损失，却不能做出有效的功。因而需要对无功功率进行补偿。合理配置无功补偿（包括在什么地点、用多大容量和采用何种型式）是电力系统规划和设计工作中一项重要内容。在运行中，合理使用无功补偿容量，控制无功功率的流动是电力系统调度的主要工作之一。
无功功率的产生和影响
在交流电力系统中，发电机在发有功功率的同时也发无功功率，它是主要的无功功率电源；运行中的输电线路，由于线间和线对地间的电容效应也产生部分无功功率，称为线路的充电功率，它和电压的高低、线路的长短以及线路的结构等因素有关。电能的用户（负荷）在需要有功功率 (P)的同时还需要无功功率(Q)，其大小和负荷的功率因数有关；有功功率和无功功率在电力系统的输电线路和变压器中流动会产生有功功率损耗(ΔP)和无功功率损耗(ΔQ)，也会产生电压降落(ΔU)。 它们之间有如下关系：
式中P、Q分别为流入输电线（或变压器）的有功功率和无功功率，U 是输电线（或变压器）与P、Q同一点测得的电压，R、X 则分别是输电线（或变压器）的电阻和电抗。
由此可见，无功功率在输电线、变压器中的流动会增加有功功率损耗和无功功率损耗以及电压降落；由于变压器、高压架空线路中电抗值远远大于电阻值，所以无功功率的损耗比有功功率的损耗大，并且引起电压降落的主要因素是无功功率的流动。
一般情况下，电力系统中发电机所发的无功功率和输电线的充电功率不足以满足负荷的无功需求和系统中无功的损耗，并且为了减少有功损失和电压降落，不希望大量的无功功率在网络中流动，所以在负荷中心需要加装无功功率电源，以实现无功功率的就地供应、分区平衡的原则。
无功补偿的作用
无功补偿可以收到下列的效益：
（1）提高用户的功率因数，从而提高电工设备的利用率；
（2）减少电力网络的有功损耗；
（3）合理地控制电力系统的无功功率流动，从而提高电力系统的电压水平，改善电能质量，提高了电力系统的抗干扰能力；
（4）在动态的无功补偿装置上，配置适当的调节器，可以改善电力系统的动态性能，提高输电线的输送能力和稳定性；
（5）装设静止无功补偿器(SVS)还能改善电网的电压波形，减小谐波分量和解决负序电流问题。对电容器、电缆、电机、变压器等，还能避免高次谐波引起的附加电能损失和局部过热。
无功补偿装置
除发电机和输电线外的无功电源主要有：
（1）并联电容器组是一种静态的无功补偿装置。用它进行的补偿称为并联电容补偿。
（2）同步调相机；

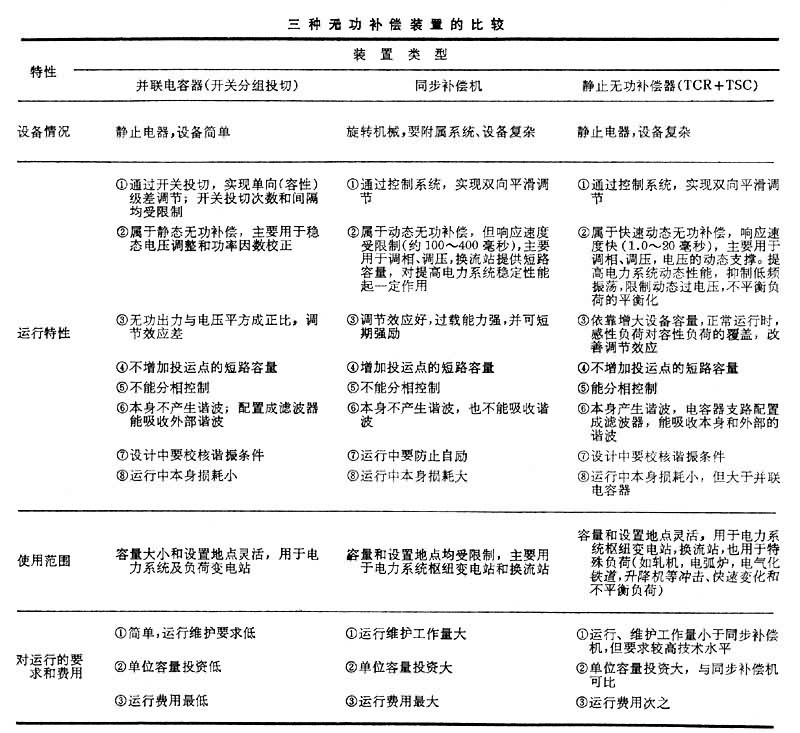

（3）静止无功补偿器。后两者属于动态的无功补偿装置。3种无功补偿装置的性能比较见表。
另外，在远方水电站和坑口火电厂等的出线母线上，长距离输电线的两侧线路上，以及长距离输电线的开关站等地方接有并联电抗器，也是一种无功补偿装置。用其进行的补偿称为并联电抗补偿。远方电站出口母线上的并联电抗器主要是吸收发电机所发的无功功率，以使发电机能运行在合理的功率因数下而又避免无功的长距离输送。长距输电级上配置的并联电抗器，主要是吸收线路空载和轻载时的充电功率，使沿线电压分布合理并降低工频稳态和暂态过电压。
