[拼音]：qiaoliang zhizuo
[外文]：bridge bearing
架设于墩台上，顶面支承桥梁上部结构的装置。其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

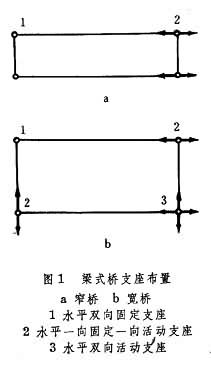

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。梁式桥支座有水平双向固定支座（即固定支座）、水平双向活动支座（或称双向活动支座）、水平一向固定一向活动支座（即活动支座）三种，其布置根据桥梁宽度而定。在窄桥中一般只要求沿行车方向自由伸缩移动，其各类支座布置方式如图1a；在宽桥中，因上部结构横向变形也较大，则要求按图1b的方式布置。
支座是桥梁的重要传力装置，设计中除考虑其应有足够的强度、刚度和自由的转动或移动性能外，还应注意便于维修和更换，施工中应重视座板下混凝土垫层的平整，并应根据气温确定其安放位置；在地震区应考虑抗震措施。
桥梁支座类型很多，主要根据支承反力、跨度、建筑高度以及预期位移量来选定。
常用支座传统的常用桥梁支座有：垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。
（1）垫层支座。用油毛毡或石棉板做成垫层支承上部结构，用于跨度小于6米（铁路桥）或10米（公路桥）的简支板式桥和梁式桥。
（2）平板支座。由上、下两块平面铸钢板（座板）构成，用于跨度小于8米或12米的梁式桥。座板之间如加设销钉，即可构成固定支座。

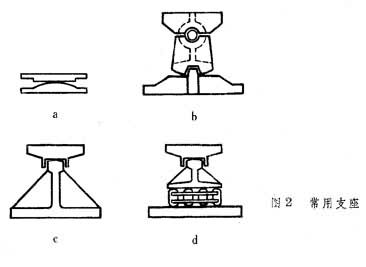

（3）弧形支座。其活动支座系由平板支座中的下座板改为圆弧面板而成（图2a），可提高其滑移和转动性能，用于跨度小于20米的公、铁路桥。在座板间加销钉即成固定支座。
（4）摇轴支座。用铸钢摇轴与上、下座板组成(图2b)的活动支座，用于中等跨度梁式桥。
（5）铰式固定支座。由铸钢上、下摆组成（图2c），两摆之间嵌以摆卡，以控制横向滑动。是用于大跨度梁式桥的固定支座。 ⑥铰式辊轴支座。 在铰式固定支座的下摆下面加设锻钢辊轴和铸钢座板而成（图2d），辊轴的数量及尺寸根据支承反力的大小来确定。常用于大跨度梁式桥的活动支座。
（7）双向活动支座。系由两层互相叠置，而在正交的两个方向均能滚动的铰式辊轴支座构成，用于宽度大的梁式桥。
新型支座
桥梁支座的研究发展方向为：改善材料，提高强度和抗腐蚀、抗老化性能；减少摩擦系数；简化构造;降低支座的结构高度；提高经济和使用性能;安装和更换方便等。近年来，针对这些目标进行改进的新型支座有：
（1）优质钢辊轴支座。辊轴及其上、下座板全部进行淬火，可大幅度提高容许荷载并减少结构高度，在主力作用下的赫兹容许压应力（即按赫兹公式计算钢圆柱体与钢板平面接触时的最大承压应力容许值）约为2254兆帕。
（2）改进防锈焊接支座。支座经过全部淬火，并在上下座板面上设防锈焊接层，在主力作用下的赫兹容许压应力约为2156兆帕。
（3）板式橡胶支座。是一种面支承支座，桥梁中只采用加劲的合成橡胶支座，它是在人工合成氯丁橡胶中夹以刚性加劲层（薄钢板、带孔薄钢板、钢丝网等）构成，以加劲层阻止橡胶侧向膨胀，提高其抗压刚度，利用橡胶支座的压缩差异和剪切变形来适应上部结构支承端的转角与水平位移，容许支承力达1800千牛。这种支座可兼作固定和活动支座之用，构造简单，结构高度很小（1.4～8.5厘米），安装方便，适用面广，可用于斜桥、弯桥；吸震好，适用于地震区；用钢量省，造价低廉;置换方便等。它是一种较完善的支座型式，20世纪60年代以来，采用日广；其主要缺点为抗臭氧、抗氧化、抗低温（低于－30°C）能力差。

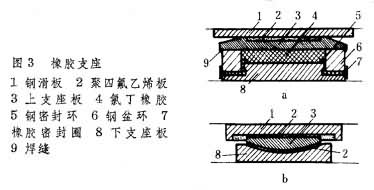

（4）盆式橡胶支座（图3a）。较板式橡胶支座具有更大的支承力和位移量，系用聚四氟乙烯、氯丁橡胶、不锈钢（或镀铬钢）滑板和钢材组合而成。聚四氟乙烯和不锈钢滑板间的摩擦系数很小( μ＝0.018～0.046)；氯丁橡胶被密封在钢盆内，处于三向受压应力状态，具有很高的容许承载力，且能灵活转动；钢密封环用以防止橡胶被挤出盆外；橡胶密封圈用邵氏50度的氯丁橡胶制成，用来防止钢盆内橡胶的老化。中国现已制成20兆牛(2000吨)级，并设计了40兆牛（4000吨）级的这种支座。
如在图3a中不设聚四氟乙烯和钢滑板，则可构成固定式支座。又如将支座的上下座板改成具有相同半径的凸凹面，并在其间以及上座板与钢滑板之间嵌入聚四氟乙烯板，则可构成转动和位移性能更好的半球形活动支座（图3b）。
- 参考书目
- 何广汉等编：《铁路钢筋混凝土桥》（上册），中国铁道出版社，北京，1981。
