电流型逆变电路

[拼音]：dianliuxing nibian dianlu

[外文]：current source inverting circuit

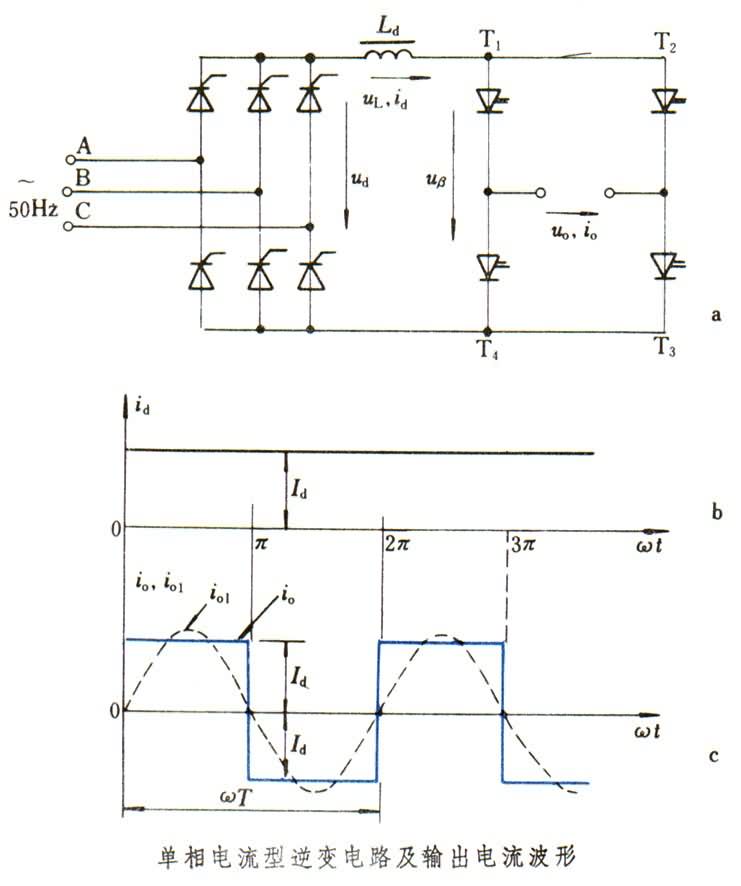

由电流型直流电源供电的逆变电路。图a为单相电流型逆变电路的主电路。

由图可见，直流电源通过大电感L_d向逆变电路供电。由于L_d的作用使逆变入端电流i_d平滑连续。电流型逆变电路具有以下特点。

（1）输出电流i₀为交变方波且与负载无关（图c）:图a中当理想开关器件T₁T₃导通而T₂T₄截止时，输出电流i₀＝I_d；当T₂T₄导通而T₁T₃截止时，输出电流i₀＝－I_d。因此当T₁～T₄轮番通断时，i₀即为交变方波，其重复频率f取决于T₁～T₄的控制极电压的重复频率。

（2）输出电压u₀的波形随负载而变：例如在纯阻负载下，u₀也为交变方波；在具有选频性能的某些负载下，u₀则可呈正弦波（见并联逆变电路）。

（3）可双向传递功率:在任何情况下，逆变入端电流i_d方向如图a所示。因此当逆变入端电压平均值U_β=U_d＞0（方向如图时，表示逆变负载向交流工频电网吸取能量，逆变入端平均功率P_β=U_dL_d＞0；相反，在某些工况下，U_β＝U_d＜0，即逆变入端电压平均值反向，于是P_β＜0， 表示逆变负载中交流电能反馈回交流电网。可见，该电路具有双向传递功率的功能。若负载为交流笼式电动机， 采用三相电流型逆变电路供电以构成变频调速系统，当电机运行于电动机状态时，P_β＞0，电机向工频电网吸取电能；当电机突然减速时， U_β＜0，P_β＜0，电机运行于再生制动状态，电机中能量反馈回工频电网。

（4）故障下的电流抑制：由于L_d的存在，当逆变短路时，可抑制i_d的迅速增长；在有控制的保护功能时，还可以使整流电路的控制角α（见相控整流电路）＞90°，使U_d＜0，贮存在L_d中的能量反馈回电网，可抑制短路电流。

电流型逆变电路的典型应用领域是：

（1）绕线式交流电动机串级调速系统；

（2）高压直流输电；

（3）感应加热电源；

（4）笼式交流电动机变频调速系统；

（5）无换向器晶闸管电动机。由于电流型逆变电路具有双向传递功率的特点，由它构成的调速系统比较适用于具有频繁变速和起动、制动的生产场合。
