一体化氧化沟按泥水分离器与主沟的组合方式及设置位置不同可分为三大类：一类是沟内式固液分离器型一体化氧化沟；一类是边墙式固液分离器型一体化氧化沟；一类是中心岛式固液分离器型一体化氧化沟。每一类型一体化氧化沟又具有多种不同的固液分离器构造形式。
1沟内式固液分离器型一体化氧化沟
这一类型的一体化氧化沟将固液分离器设置于氧化沟主沟内，其主要优点是较为节省占地，但由于主沟水流要从固液分离器的底部组件通过，流态复杂，不利于固液分离与污泥回流；同时水头损失增大，对曝气设备的混合推动能力有较高要求。
1 BMTS式，如图1所示，主沟隔墙偏向未设置有固液分离器的一侧。固液分离器横跨整个沟宽，底部为一排组件，混合液的人流与污泥的回流均通过组件进行。
 |
2 BOAT式，如图2所示，船式分离器置于氧化沟中，混合液从其尾部进入，沉淀污泥通过泥斗底部的短管回流到主沟中，上清液则经船式分离器头部的溢流堰排出。
3 C型沟内式，如图3所示，澄清区所处沟断面有一横向倾斜隔板，隔板上部为分隔的澄清区，下部为沟内混合液循环流动通道。混合液先经过输入控制闸门进入澄清区前部，澄清区后部设集水槽收集出水，沉淀污泥由行车式刮泥机刮入回流孔返回沟流中。
4 D型沟内式，如图4所示，澄清区占据整个沟断面，在澄清区下设一V型穿越管曝气器。澄清区也可设在沟外(穿越管进出口之间仍然隔断)。澄清区无论是设在沟内还是沟外，都依靠穿越管曝气器在澄清区和曝气区之间产生水头差，这一水头差使行车式虹吸器形成虹吸，将污泥回流至主沟。
5 管式，如图5所示，澄清区横跨氧化沟一侧，混合液沿管式沉淀器进入澄清池，上清液经上部出水槽收集后排出，分离的污泥通过管式沉淀器向下流到澄清区底部回流到氧化沟中。
6 多斗式，如图6所示，混合液从分离器前部经挡板消能布水进入澄清区，分离后的污泥经斗底回流孔进入氧化沟，上清液则在分离器后上部经穿孔管或三角堰排出。
2边墙式固液分离器型一体化氧化沟
这一类型的一体化氧化沟将固液分离器设置在氧化沟的边墙上或外侧。由于减少了水头损失和主沟紊动对分离器的影响，其水力条件和水流流态都比沟内式固液分离器型～体化氧化沟优越，使得氧化沟整体效率更高。概括起来，这一类型有以下几种不同形式：

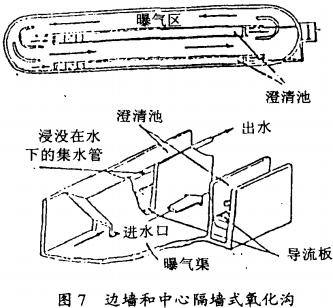

1 边墙和中心隔墙式，如图7所示，分离器设置在氧化沟沟段的两侧且贯穿整个池深。循环混合液从澄清区间流过，部分混合液进入澄清区底部的人流孔，再向上通过倾斜导流板，澄清水用淹没式穿孔管排出，沉淀污泥则沿导流板下滑，由混合液挟带流走。
 |
2 竖向循环式，如图8所示，由一矩形曝气池、水平隔板和设置在氧化沟两侧的固液分离器组成。混合液在由水平隔板分成的上下二层间循环流动，从分离器底部的长孔中进入分离器，发离的汛泥通过回流返回氧化沟，出水由分离器上部排出。
3 侧渠式，如图9所示，分离器为氧化沟的侧渠，氧化沟中混合液经明渠进入分离器，由挡板进行消能和导流，使固液分离能更好地进行。澄清水经侧渠外侧的集水槽排出，污泥则在刮泥机的辅助作用下经暗渠回流至氧化沟。
4 斜板式，如图l0所示，实际上是斜板沉淀池的变型。混合液的人流及污泥回流均在分离器底部的斜板间进行，澄清水经穿孔管或三角堰排出。
3中心岛式固液分离器型一体化氧化沟

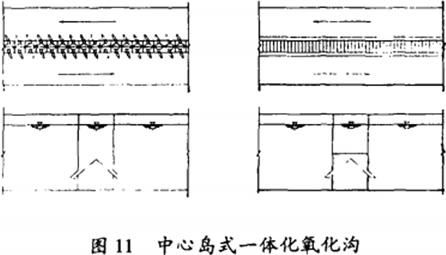

中心岛式固液分离器一体化氧化沟，如图11所示，是将固液分离器设置在氧化沟的中心岛处。由于消除了分离器对主沟中流态的影响，减少了水头损失，故节省了曝气设备的能量；另外中心岛式固液分离器充分利用了氧化沟中心岛部分的空间，故减少了占地。
 |
