碱性氯化法宜用于处理电镀生活过程中的各种含氰污水，污水中氰离子的含量不宜大于50mg/L。应避免铁镍离子混入含氰污水处理系统。一般情况下可采用一级氧化处理，有特殊要求时可采用二级氧化处理。含氰污水经氧化处理后，应再经沉淀和过滤处理。当车间设有混合污水处理系统时，含氰污水经氧化处理后可直接排入混合污水处理系统进行处理。

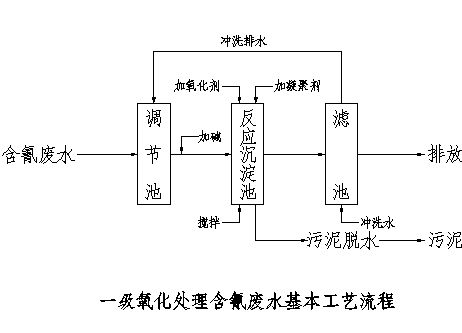

采用一级氧化处理系统时，可以采用如下图所示基本工艺流程：
一般情况下可采用间歇式处理。当设置两格反应池交替使用时，可不设调节池。沉淀方式宜采用静止沉淀。当采用连续式处理时，沉淀方式宜采用斜板沉淀池等设施。

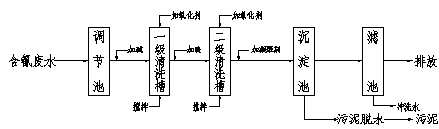

采用两级氧化处理含氰污水时可以采用下图所示基本工艺流程：
第一级氧化和第二级氧化所需氧化剂必须分段投加，投加比例宜为1:1。处理含氰污水所需的氧化剂可采用次氯酸钠、漂白粉、漂粉精和液氯。投药量通过实验确定。当无条件试验时，投药量应按氯离子与活性氯的重量比来计算确定。其一级氧化比为1:3～1:4两级氧化处理时宜为1:7～1:8。
一级反应时的PH值应控制在10～11。当采用液氯作氧化剂时PH值应控制在11～11.5反应时间宜为30分钟。当采用两级氧化处理时一级反应的PH值应控制在10～11，反应时间宜为10～15min，二级氧化处理时的PH值应控制在6.5～7.0,反应时间宜为10～15min。当采用间歇处理时，反应后沉淀时间宜采用1.0～1.5h。
根据实际水质情况，建议采用二次碱性氯化法破氰，氧化剂采用NaCLO。一次氧化阶段PH控制在10-11，ORP在300mV左右，二次破氰PH控制在7-8之间，ORP在650mV左右。
该处理方法稳定可靠，采用进口ORP计及PH计在线监控，控制药剂投加量，降低处理费用，处理后污水流入混合污水调节池。。
