医疗污水处理流程
医疗机构污水中含有一些特殊的污染物，如药物、消毒剂、诊断用剂、洗涤剂，以及大量病原性微生物、寄生虫卵及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌等。此外，在设有同位素诊疗室的医疗机构污水中还含镭226、磷、金198、碘131等放射性物质。与工业污水和生活污水相比，它具有水量小，污染力强的特点。如任其排放，必然会污染水源，传播疾病。
医疗污水处理流程一、曝气生物滤池工艺处理

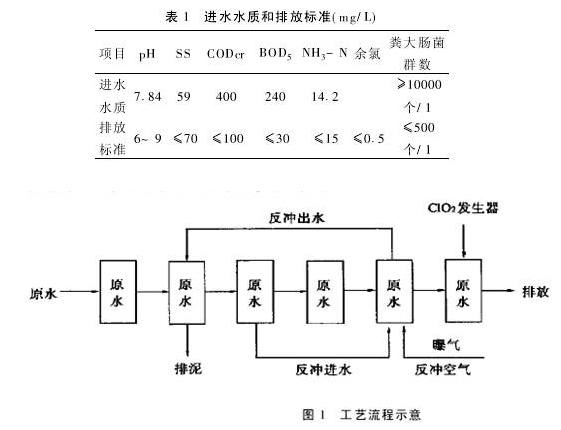

根据待处理污水水质及排放标准，结合现场的具体情况，选用了曝气生物滤池+二氧化氯消毒的处理工艺，工艺流程如图1所示：
原污水先经格栅去除漂浮物，再经沉淀池分离泥砂等颗粒物，经调节均匀后泵至BAF进行生物处理，出水经二氧化氯消毒后达标排放。反冲洗出水回流至沉淀池，沉淀分后的污水循环处理。
1.工艺设计
格栅：采用人工格栅，格栅井规格为1500600(mm)，内设不锈钢格栅一道，栅距10mm。沉淀调节池：采用上流式曝气生物滤池，地上矩形砼体构造，工艺尺寸25.7(m)，池体总容积2218m3。采用穿孔管布水布气，气水比为4：1，容积负荷为3kgBOD5/m3#d。选用粒径为(3～6)mm的陶粒滤料，填料层高4m，有效容积16m3。反冲洗方式为气水联合反冲洗方式，反冲气流速为30m/s，反冲洗水流速为25m/s，反冲洗周期为(2～3)d。接触消毒池：采用折板式接触消毒池，接触时间1.5h，二氧化氯投加量为20g/h。主要设备包括污水泵、污泥泵、罗茨风机和电解法二氧化氯发生器。
2.调试运行
曝气生物滤池的启动采用接种启动的方式。经过淘洗后的好氧活性污泥与原污水以一定比例混合后泵入曝气生物滤池，连续小气量曝气3d，然后逐步增加进水量和曝气量，在一个月内水量由10m3/逐步增加到200m3/d，同时每天观察出水状况，及时调整进水量。在进水量200m3/d、并且由原来的间断运行改为连续运行、进入满负荷运行状态之后，经过一周的稳定运行，设施的有机物脱除率已达到设计要求。曝气生物滤池进入正常运转后，启动二氧化氯设备的调试。一周后调试结束，系统进入正常运转状态。
医疗污水处理流程二、膜生物反应器对医疗机构污水处理
某医疗机构是一家中西医结合的综合性医疗机构，住院部有病床200张，根据国家相关定额标准,确定排水量为700 L/ (床•d) ,小时变化系数为2.2。因此设计排水量为:日排放污水量140 吨/ d ,小时平均流量5.83 吨/ h ,最大小时排水量12.83 吨/ h。
1.设计水质
根据院方提供的水质数据与实际工程经验相结合 ,确定设计进水水质为:CODcr 320 mg/ L ,BOD5 150 mg/ L ,SS 170 mg/ L ,NH3- N 30 mg/ L ,大肠菌群数150 ×106 个/ L。
2.设计回用水质要求
根据院方要求，处理后的出水需要冲洗室外路面及绿化回用，因此执行《生活杂用水水质标准》（CJ/T 48-1999），即SS≤10mg/L,PH=6-9,BOD5≤10mg/L,CODCr≤50mg/L,NH3-N≤20 mg/L,总大肠菌群≤3个/L
3.处理工艺
3.1 工艺流程

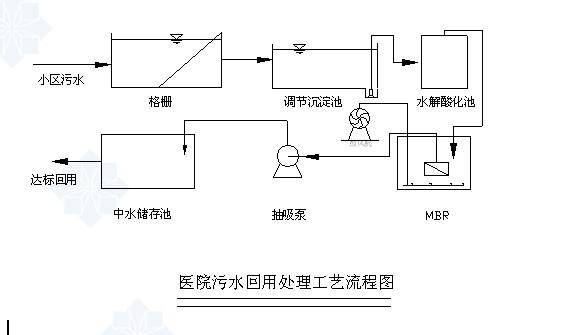

污水回用处理流程见下图
医疗机构的医疗污水和生活污水经过管网汇集后,经过格栅,去除大粒径的漂浮物和部分固型物,减轻后续生化处理部分的负荷,同时保护水泵避免堵塞，为后续处理设备创造良好的运行环境。 经过格栅后的污水进入调节沉淀池,进行水质水量的调节，液位控制器根据池内液位的高低来控制污水泵的启闭，保证污水处理系统的连续自动运行。调节池内污水经提升泵加压后进入水解酸化池, ,使难溶性、大分子的有机物分解为易降解的小分子有机物,并去除一部分的有机物。水解酸化池出水至浸没式生物反应器，污水中的有机物经过生物反应器内微生物的降解作用，使水质得到净化，膜生物反应器所需的氧气由罗茨风机提供。而膜的作用主要是将活性污泥与大分子难降解的有机物及细菌等截留于反应器内，使之有足够的停留时间，得到进一步去除，保证出水水质达到回用要求，同时保持反应器内有较高的污泥浓度，加速生化反应的进行，虽然膜的孔径大于病毒的直径，在MBR 对污水过滤过程中，在膜面形成了生物膜沉积层，使孔径变小，从而实现对病毒的去除。这种去除机理包括：由于膜实际有效孔径的减小的物理作用、由于沉积层对病毒吸附的化学作用以及沉积层 中其他微生物对病毒吞噬的生物作用。因此膜反应器出水不需要消毒工序，可以直接使用。膜生物反应器内沉淀下来的污泥由污泥泵提升至水解酸化池水解减量。
3.2 主要构筑物和工艺参数
3.2.1 格栅井
医疗污水与生活污水汇集化粪池出水后，自流入格栅井，井内设两道手动格栅，第一道格栅的间隙为12 mm，第二道格栅的间隙为5 mm，截留水中大块悬浮物与部分固型物，减少后续处理负担及避免影响泵的正常运行。
3.2.2 调节沉淀池
调节沉淀池的主要作用就是均衡水量水质，保证系统连续稳定地运行。
停留时间：HRT=12 h
外形尺寸：6000 mm×3 500 mm×3500 mm
3.3.3 水解酸化池
采用升流式技术，配水系统采用小阻力配水系统，考虑到布水均匀的问题，出水口设置450导流板，污泥层厚度2.5米，污泥排泥点设在污泥层中上部，水力停留时间4h，酸化池DO值小于1mg/L；
3.3.4 膜生物反应器（MBR）
膜生物反应器由生物反应器与膜组件两部分构成，主要有池体、膜组件、鼓风曝气系统、抽吸泵及管道阀门仪表等。
停留时间：HRT=6 h
设计净空尺寸：4000 mm×3 500 mm×3 500 mm
膜组件是本套系统的核心部件，出水水质的好坏及处理成本与其有直接的关系，由专业生产厂商提供，根据不同的水质要求，一般选择的膜组件也不相同， 本工程选择专用MBR的FP系列帘式膜组件，是由中空纤维滤膜、集水管、树脂槽及封树脂浇铸而成的膜分离单元，产水量在0.02Mpa负压下产水10～15L/㎡h。设计气水比为25：1，水力停留时间6h，污泥负荷1.7kgCOD/(kgMLSS•d)，污泥浓度8000mg/L。鼓风曝气系统采用罗茨风机+微孔膜曝气器系统，管道上设有调节阀来调整曝气强度，以减轻膜污染。膜组件采用抽吸出水，根据出水量来控制抽吸压力，当抽吸压力达到一定程度的时候，膜组件就需要清洗。
医疗污水处理流程三、水解酸化- 射流曝气工艺处理医疗机构污水
1.设计水质水量

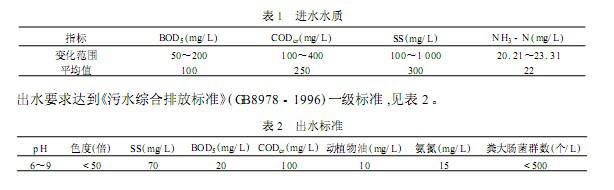

设计水量为 120 m3/ d ,主要设计进水水质见表 1。
2.工艺流程

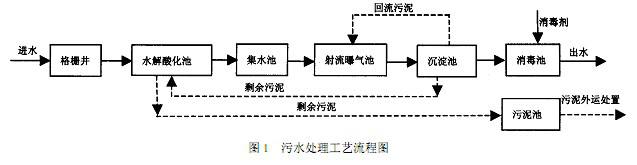

工程采用水解酸化 —射流曝气工艺进行处理 ,其工艺流程见图 1。
3.主要构筑物和设计参数
3. 1格栅井
在污水进入水解酸化池前设置格栅井一座 ,内设简易不锈钢筛网。
3. 2水解酸化池
水解酸化池一座 ,利用原有化粪池改建而成 ,水力停留时间 2 h ,有效容积 24 m3。
3. 3集水池
集水池一座 ,利用原有化粪池改建而成 ,池内安装 2 台 25WQ7 - 8 - 0. 55 型潜水泵和一套YV K - 4型液位计。潜水泵 Q = 7 m3/ h , H = 8 m , N = 0. 55 kW ,一用一备 ,�美刺嵘鬯辽淞髌仄刂小V K- 4 型液位计具有上限越位报警 ,上限启泵 ,下限停泵 ,下限越位报警四个功能。
3. 4射流曝气池和沉淀池
射流曝气池和沉淀池组成一体化设备 ,其外型尺寸为 L ×B ×H = 7. 0 ×3. 5 ×3. 5 m。射流曝气池水力停留时间 7h ,通过调节回流比可以获得合理的曝气池混合液浓度。在射流曝气池中有 QSDS型单喷嘴双吸式射流曝气器两台 ,该装置利用水泵打入的泥水混合液的高速水流为动能 ,吸入大量空气 ,由于气、泥水混合液在喉管中强烈混合搅动使气泡粉碎成雾状 ,继而在扩散管内由于流速水头转变成压力水头微细气泡进一步压缩 ,氧迅速转移到混合液 ,从而强化了氧的转移过程 ,氧的转移效率可达到 30 %以上。曝气泵采用 KQL - 65 - 160 型管道泵 ,一台 , Q = 17. 5～32. 5 m3/ h , H = 34. 4～27. 5 m , N = 4. 0 kW , n = 2900转/ min。沉淀池采用斜管沉淀池形式 ,池内装有聚丙烯斜管 ,斜管管径 50 mm ,斜长 1 m ,表面负荷为1. 5 m3/ (m2• h) 。池中剩余污泥排至污泥池处理。
3. 5消毒池
消毒池一座 ,由原池改建而成 ,消毒剂采用 NaClO ,水力停留时间大于 0. 5 h。
3. 6污泥池
污泥池一座 ,剩余污泥在污泥池中经生石灰消毒处理后外运处置。
医疗污水处理流程四、A／O法处理医疗污水

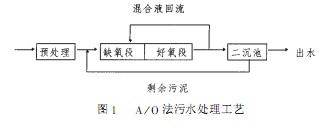

前置反硝化技术，简称A／O法，采用硝化和反硝化的生物脱氮方式，实现对污水的降解处理。硝化是在好氧条件下将氨氮氧化成硝酸盐，反硝化是在厌氧条件无分子氧但有硝酸盐态氧下和具有有机物供给反硝化菌碳能源时才能完成。法在工程中先将污水引入缺氧段段，以污水中的有机物作为碳能源，对硝酸盐进行反硝化脱氮，有机物得到初步降解；出水进入好氧段段，有机物在此进一步降解和氨氮的硝化，并将硝化后的出水混合液回流至段，为段提供足够的硝酸盐进行反硝化。在段后仍设二沉池，沉淀污泥回流至段以保证充分的微生物量。A／O法污水处理工艺见图。
目前，有关生化法挂膜技术、方法研究较少，挂膜好坏对整个系统运行尤其O段处理效率至关重要。常用的挂膜方法是采用循环挂膜法，即把预先培养好菌种污泥与污水混合后，泵入反应器中，出水流入循环池，经过2—3天密闭循环后，以小流量进水对生物进行驯化，然后逐渐加大进水量，直至生物膜新陈代谢出现，微生物生长良好，挂膜结束，而后加大进水投入试运行。循环挂膜法一般需要2—3周的时间才能成功，时间长，操作也不方便，另一方面，采用这种方式形成的生物膜固着不太理想，当冲击负荷较大时易脱落，从而导致恢复周期长，甚至需重新挂膜。
医疗污水处理流程五、铁屑微电解法深度处理医疗污水
1.作用机理
铁屑微电解技术利用铁和炭的电位差，以充入的酸性污水为电解质，在铁与炭表明形成无数个微点池回路，发生一系列氧化还原反应：
在酸性条件下，阴极产生具有很高化学氧化还原性的新生态活性【H】，能与多种有机成分发生反应而具有杀菌作用。在酸性条件下，随着腐蚀的不断进行，二价铁离子浓度不断增大，溶液导电性增强。而铁作为还原剂，二价铁石最好的溶剂，可有效的促进电化学反应的进行。而阳极溶解下来的铁与后续的石灰水中和后，产生以铁为中心的强吸附活性的三氧化铁絮状沉淀物，该沉淀物是活性胶体絮凝物，其吸附能力比普通方法制的的三氧化铁的吸附能力强，加速了絮凝物的媳妇沉淀，因而使得污水得到更有效的处理。
2.实验部分
2.1水样来源和性质
实验用水为生化处理后的水，CODcr约为230mg\L.大肠杆菌群为820*103L-1,颜色为浅黑色。
2.2工艺流程
使经过调PH至一定数值的待处理污水通过铁屑微电解法，反应一段时间后，出水经石灰水调PH至8-9，在中和沉淀池中借助助凝剂的作用提高沉淀效果，沉降后上清液再经过砂率，取出水测CODcr和大肠杆菌群数。。
3.结果与结论
3.1PH值得影响

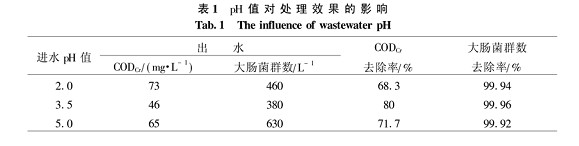

在相同反应时间和铁屑用量情况下，PH对处理效果的影响如下表：
表一表明，当PH为3.5时，处理效果极佳。该现象可理解为：PH为2时属强酸环境，此时金属的腐蚀过于迅速，导致反应过快，此时微电解的效果减弱，当PH为5时属弱酸环境，此时反应进行的相对缓慢，因此，以偏酸性PH为3.5为最佳，顾后续实验都取PH为3.5
3.2反应时间的影响

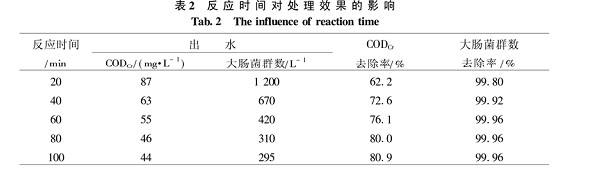

PH为3.5和相同铁屑用量的情况下，反应时间对处理效果的影响表如下：
从表2可以看出，随着反应时间增加，CODcr和大肠杆菌群数去除率增加，同时在试验中发现，反应初期较慢，可能是污水导电性较差所致，但当反应进行到80分钟后，CODcr和大肠杆菌群数的去除率增加不多，因此污水在铁屑微电解柱中停留的时间以80分钟为佳
3.3铁屑用量的影响

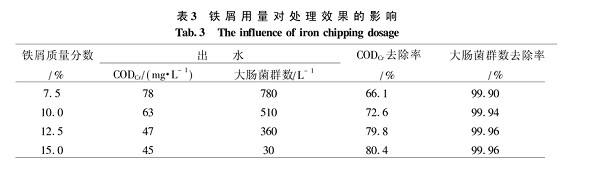

PH为3.5和反应时间为80分钟的情况下，铁屑用量对处理效果的影响见表：
表3表明铁屑用量少，CODcr和大肠杆菌群数去除率低随着铁屑用量的增加，各种去除率也随之增加，因为铁屑用量是微电解反应程度的表征，一般情况下，铁屑用量大，则表示反应进行的越彻底，处理效果也越好，表3也表明，当铁屑用量超过12.5%时，CODcr和大肠杆菌群数去除率增加不多，故铁屑用量以12.5%为宜。
3.4各种处理费用的比较

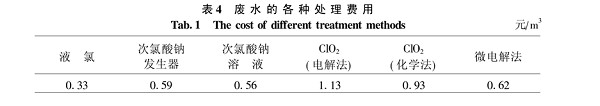

微电解法与常用消毒剂处理法费用见下表：
可讲微电解法单位处理费用高过传统的氯消毒发，但由于氯可与水中的某些有机物结合产生有致癌作用的化合物，因此，从保护环境角度看，微电解法处理医疗机构飞花碎有很好的使用价值。
4.结论
（1）铁屑微电解法处理医疗机构污水静态小试最佳条件为：进水PH为3.5，铁屑用量为12.5%，反应时间为常温80分钟，与厌氧和好氧处理配合，可达到良好的处理效果。
（2）相对于传统处理方法而言，铁屑微电解法据哟投资下，运行费用低的特点。特别是铁屑微电解可根据处理水量的布同而选取若干反应柱进行组合，实用性广，安装和更换灵活机动。
医疗污水处理流程六、一体式膜—生物反应器处理医疗污水

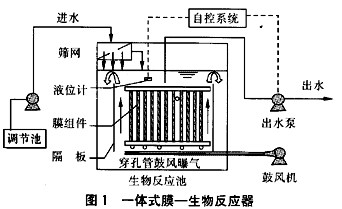

一体式膜—生物反应器处理医疗污水的工程设备的内部构造见图1，设计处理能力为20m3/d。
整个装置主要由生物反应池和膜组件组成。生物反应池采用好氧完全混合式活性污泥反应池，有效容积为6m3，设有隔板将其分为大小相等的两个池子，内置聚乙烯中空纤维膜组件24块，每块膜组件的面积为4 m2，膜总面积为96m2。膜组件下设有穿孔管曝气，曝气量控制在80～90m3/h。中空纤维膜采用间歇运行，抽吸频率为开13 min，关2 min。压差计用于监测膜过滤压力的变化。液位计控制活性污泥反应器液面的恒定。流量计用于测定膜出水的流量。
接种污泥取自北京高碑店污水处理厂二沉池回流污泥。污水先流入调节池，然后由泵提升经细筛网过滤后进入膜—生物反应器。在反应器中，污水中的有机物主要被微生物分解，混合液在泵的抽吸作用下，经膜过滤后得到处理水。
