NH-321型阻垢缓蚀剂是一种膦系水质稳定剂，适用于高pH值、高碱度和高浓缩倍数的水质。近年来，有机膦酸盐发展很快，与聚磷酸盐一样，只需几个ppm就可以使几百个ppm成垢物质稳定的保持在水中。即使在高温下，也不会水解成正磷酸盐。从而膦系水质稳定剂引起了广泛的关注。对于NH-321型水处理剂的阻垢和缓蚀性能评定，将有助于水处理技术的推广和应用。
2 实验部分
2.1 试剂和溶液
羟基亚乙基二膦酸(HEDP)工业品聚马来酸酐(HPMA)工业品苯并三氮唑(BTA)工业品其它均为分析纯试剂根据不同的要示，按一定比例配制成1#、2#、3#、4#、5#，五种药液待用。
2.2 仪器设备
酸度计PHS-3C型 精度±0.02电热恒温水浴锅HH.S21-6型精度±1℃标准试片：A3钢片 规格50×25×2(mm)
2.3 试验方法
2.3.1 阻垢率的测定试验
温度60±2℃试验周期72小时试验前后Ca2+用EDTA标准溶液标定阻垢率的计算：
A=(c1-c0)/(c2-c0)×100%
式中：C0、C1———未加药剂和加了药剂试验后Ca2+的浓度；C2———配制的溶液试验前Ca2+的浓度。
2.3.2 腐蚀速度的计算
试验温度60±2℃
试验周期72小时
试片前后处理按标准进行
腐蚀速度的计算
V=k(w1-w2)/(F.t.γ).(mm/a)
式中：
V———腐蚀速度，
mm/a；
w1———试片未腐蚀前质量，mg；
w2———试片经腐蚀后质量，mg；
F———试片在冷却水中的表面积，cm2；
γ———金属的密度，g/cm3；
k———常数，计算单位取mm/a时为8760
3 结果与讨论
3.1 阻碳酸钙垢性能评定
由表1可知：HEDP和HPMA混合药剂对碳酸钙垢的阻垢率随药剂浓度的增加而升高。当药剂浓度为6ppm时，阻垢率可达96%，药剂浓度低于2ppm时，阻垢效果差。
3.2 缓蚀性能评定

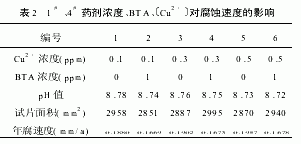

3.2.1 当药剂浓度为5ppm时，铜离子对腐蚀速度的影响
由表2结果可知：①在同一种药剂下，无BTA缓蚀剂时，随着Cu2+浓度的增大，腐蚀速度逐渐增大(由于铜铁的电位差而形成了电偶腐蚀)；②在同一药剂浓度下，有BTA时，随着Cu2+浓度的增大腐蚀速度相近，说明加入BTA后可以进一步阻止腐蚀；③在药剂浓度相同Cu2+的浓度相同时，添加BTA会使腐蚀率降低，说明BTA对Cu2+有一定的缓蚀作用。

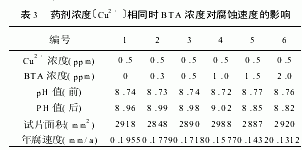

3.2.2 药剂浓度〔Cu2+〕相同时BTA的浓度对腐蚀速度的影响
由表3结果可知：BTA铜离子缓蚀剂，在有Cu2+的溶液中，对碳钢有一定的缓蚀作用，表现为随着BTA浓度的增大，其腐蚀速度逐渐降低。
4 结论部分
4.1 在碱性条件下，本试验用水属结垢性水质，药剂重在阻垢，实验证明阻垢性能良好。
4.2 在实验条件下，药剂成分(HEDP和HPMA)用量达不到良好的缓蚀作用，但由于碱性条件下，材质稳定，在阻垢良好的前提下，一般不至于造成腐蚀，即缓蚀效果稍差是由于碱性水质所致。
4.3 在Ca2+的存在下，一般会产生微电池腐蚀现象(或电偶腐蚀)，呈点蚀形式，而计算腐蚀速度是以均匀腐蚀为前提的。由于Cu2+存在，BTA的负离子与亚铜离子形成一种不溶性的极稳定的络合物，这种络合物吸附在金属表面上，形成一层稳定的，惰性的保护膜，从而金属得到了保护。
