(西安延炼精细化工厂，陕西西安710086)
西安延炼精细化工厂循环冷却水系统是在1997年与3万t/a气体分馏、S000t/a聚丙烯及SOOt/a异丁基苯装置配套建成的。几年来操作正常，运行平稳，在全厂的长周期安全生产中发挥了重要作用。
随着气体分馏和聚丙烯装置的相继扩产改造，循环冷却水的处理量也相应增大，该系统目前已达到满负荷运行状态。2003年5月初，我们委托陕西省石油化工研究设计院对我厂的水质进行了分析和测试，并对循环冷却水系统进行了加药处理的静、动态试验，经过试验研究，筛选、优选了适用于低硬度水质的复合型水处理剂SW-627，并于2003年6月24日应用到现场，经过40多天的应用，系统的日常运行情况良好，同时，从系统中挂片缓蚀监测数据来看，该药剂缓蚀效果显著。
1SW-627新型阻垢缓蚀剂的性能试验

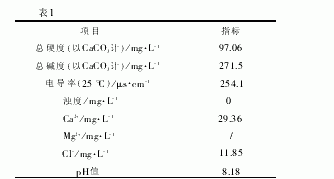

原水水质数据见表1。
从以上数据分析，原水为腐蚀性水质，随着温度升高和浓缩倍数的提高，循环水结垢趋势增加。根据了解的现场实际运行情况(K=1.0-2.0)，进行了以下缓蚀和阻垢试验。
1.1阻垢试验
(l)试验方法参照原中石化总公司《循环冷却水分析和试验方法》中的碳酸钙沉积法。
(2)试验条件按照现场运行的水质条件(K=2.0)配水，条件如下：温度为50℃；时间为17h。
(3)阻垢率计算
(刀%)=(CZ一Cl)/(C盯Cl)xl00%式中C0-试验原水中caz+浓度，mg.L-1；
C1—加水处理剂后水中caz+浓度，mg.L-1。
(4)试验结果(表2)
从阻垢实验来看，药剂用量维持在50-60mg.L-l，阻垢率可达到%%。所以，用量维持在60mg.L-l就可满足系统的阻垢缓蚀要求。
1.2腐蚀试验
(l)试验方法参照原中石化总公司《循环冷却水
分析及试验方法》中旋转挂片失重法。
(2)水质条件根据现场运行水质低限配水。
(3)试验材质2以碳钢试片(I型)。
(4)试验设备使用《旋转挂片腐蚀试验仪》进行试验。
(5)平均腐蚀速率计算
K2(mm/a)=(W1-W23)/(F.t.ρ)
式中K1-平均腐蚀速率，mm/a；
W1—试验前试片重量，g；
W2—试验后试片重量，g；
F-试片面积，Cm2；
t-试验时间，h；
ρ---试片密度，g/cm3。

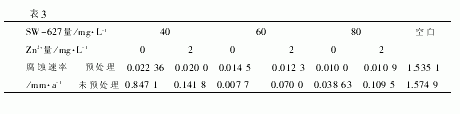

(6)试验结果(表3)
从腐蚀试验来看：循环水腐蚀性很强，不经过处理腐蚀速率可达1.5mm.a-1以上；用SW-627处理循环水，用量大于60mg.L-1时无论是否使用无机锌均可达到良好的防护作用(腐蚀速率小于0.1mm.a-1)；为保证缓蚀效果，建议在使用SW-627同时增加2mg.L-1的无机锌。
2SW-627处理循环冷却水的日常处理方案
2.1我厂循环冷却水系统的运行情况及水处理方案

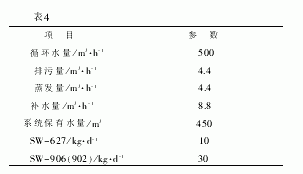

目前，我厂循环冷却水系统的循环水量为SOOm扮h，保有水量为45Om，，共有4台循环水泵，4间冷却塔，循环水的温差为3一石℃(供水温度簇30℃，回水温度簇35℃)，浓缩倍数为122。运行情况见表4。
根据我厂水质特点及试验情况制定了水处理方案：选用复合阻垢剂SW-627以控制水系统的结垢和腐蚀，SW-627作用浓度为50-60mg.L-1、Zn2+作用浓度为2mg.L-1，通过测定系统总磷以控制和维持sw-627的作用浓度，ZnSO4的投加量由系统保水量或系统排污量计算而来。同时，选用SW一906和SW一902作为杀菌剂在系统中交替使用，以控制水系统的菌藻和粘泥，使用浓度为100mg.L-1，每月投加4次，冲击式投加，另外可视菌藻生长的情况酌量增减投加频率。
日常操作中，每天对水质进行两次分析，根据其结果排污、补水及加药。
3SW-627在我厂循环冷却水系统的现场应用情况
2003年6月底，SW-627阻垢缓蚀剂和SW-906、SW一902杀菌剂在我厂循环冷却水系统首次投入试用。6月24日，第一次冲击性投加S一627水处理剂14kg，以后根据每日的分析结果，由总磷指标计算SW-627的加药量；6月27日投加SW一906杀菌剂38kg，7月4日投加SW一902杀菌剂38kg，其中SW一906杀菌剂和sw一902杀菌交替使用，平均每月4次；6月28日排污两次共计160m，；6月30日在循环水凉水池中吊挂监测挂片6个(其中铜片2个，A3片2个，2少片2个)，7月4日首次投加ZnSO42.25kg，自7月14日起，每天投加ZnSO、Ikg(按照附录公式五计算)，至8月8日挂片试验结束共计4天，实际使用(统计量为44天)SW-627药剂360Kg，比理论用量多用了45kg(因人为计量误差造成)，平均耗药量约为sk岁天，同时，共使用sw一902及sw一906杀菌剂分别为123kg和114kg。
3.1从循环水日常运行和分析数据看，使用该药剂后操作平稳，且药剂消耗量较低。
3.2缓蚀效果监测
为了了解水处理剂在使用过程中的缓蚀情况，根据我厂设备和管道的材质情况，选用了铜片、A3钢片、2了钢片各两个作为监测挂片，经前处理和称重后，挂入凉水池中，运行39天(其中两个挂片于7月4日掉入水池中，于7月7日再次补挂)后取出，经后处理后称重，计算腐蚀碳钢挂片的腐蚀速率小于0.125mm/a，铜片的腐蚀速率小于0.005mm/a以工业循环冷却水处理设计规范》(GB50050一95)]中规定：敞开式循环冷却水系统中换热设备的碳钢管壁的腐蚀速率宜小于0.125mm/a；铜、铜合金和不锈钢管壁的腐蚀速率宜小于0.005mm/a)]，可见，该药剂的缓蚀效果良好。
总之，在我厂循环冷却水系统采用SW-627阻垢缓蚀剂和SW一906、SW一902杀菌剂进行碱性循环水处理，费用低廉，操作简便，不需加酸、不通氯气、节省投资，经济效益明显。
