关键字：RSView32 离心机 污水处理
1 卧螺离心机污水处理系统简介(图1)

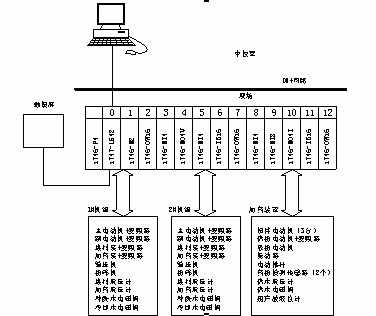

图1 卧螺离心机污水处理系统
离心机污水处理系统控制器采用美国罗克韦尔自动化的SLC500处理器，13槽机架，带DH+通信口的1747-L542处理器.
现场操作人机界面为台湾产MT510T型10.4英寸彩色触摸屏，RS232通信方式.
控制18台各种功率的电动机和8台爱默生变频器及其他电器设备。离心机采用双电机双变频驱动，其中副电动机为带编码器的变频调速电动机，系统配置如图1.
2 监控要求
用户是一个建厂较早的老资格污水处理厂，全厂控制系统采用罗克韦尔自动化的DH+网络，它用Belden#9463电缆传送数据，并在上位机插有1784-PKTX通信卡，最大通信距离可达3048米.新建LWD430W离心机污水处理系统作为一个子站插入原有的DH+网络。因此用户要求使用罗克韦尔自动化的RSView32中文6.3版软件编制监控画面.
设计原则是监而不控，即在上位机上能监视现场设备的运行状态和各种工艺参数，不要求对设备进行远程控制.
3 通信组态
制作监控系统的首要任务是通信组态，其目的是确定RSView32具体与网络上的哪一台PLC相连接。
RSView32和控制器的连接有三种方式：直接驱动连接、OPC/DDE服务器连接。直接驱动连接的通信设置包括通道(Channel)和节点(Node)两部分的组态。OPC/DDE服务器连接则不需要进行通道设置。

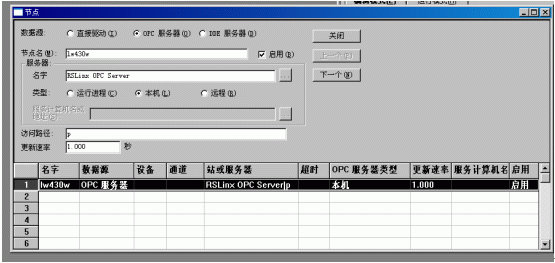

图2 OPC通信的组态
本系统采用OPC通信，组态见图2。图中，节点名"lw430w"是RSView32工程名称；"p"是OPC服务器的Topic名称。
4 建立标记数据库

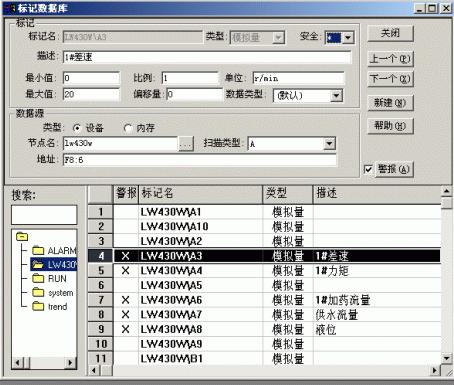

图3 建立数据库
在标记数据库里定义那些希望RSView32监控的数据。
将标记按照用度分别建立在三个文件夹内：
文件夹LW430W：放置所有模拟量，这些模拟量大部分需要进行数据记录(见图15)
文件夹ALARM：放置所有需要进行报警的开关量
文件夹RUN：放置所有设备的运行状态信号
标记数据库的生成是所有人机界面项目中最为耗时的一件事。从键盘直接输入仅适合于标记数量少的场合，在大多数情况，可以利用RSView32数据库浏览器从PLC数据库导入：
首先，在RSLogix500的File\Save As…对话框中，在Save data base as external files前的方框内打勾(图4)，把数据库另存为*.CTD文件.

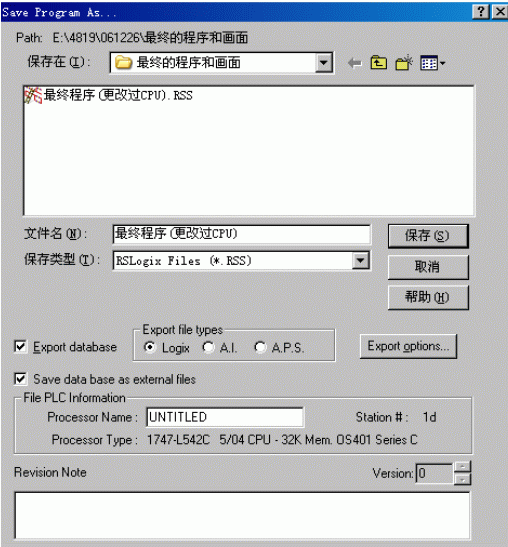

图4 把数据库另存为导出文件

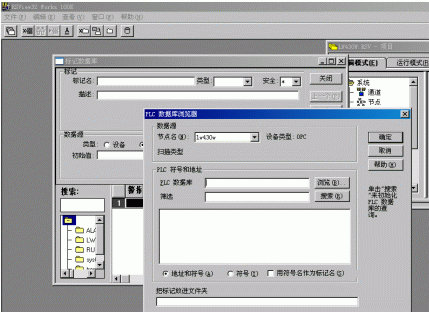

图5 导入PLC数据库
然后打开RSView32标记数据库浏览器，在图5对话框中，PLC数据库选择*.ctd，单击搜索按钮，选中需要的标记，即可将它们导入到响应的文件夹内。
5 画面制作
5.1主画面

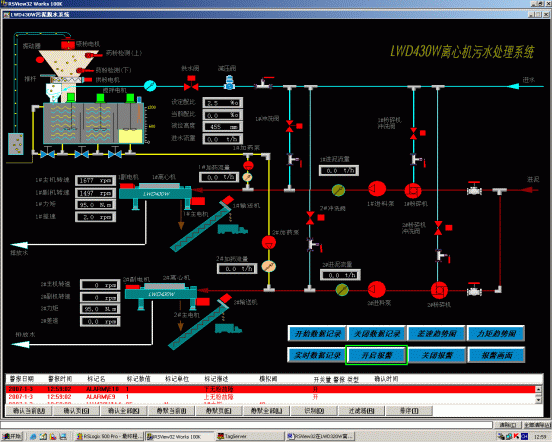

图6 主画面
主画面应全面反映离心机污水处理系统整个工艺流程，见图6。主画面功能如下：
①反映离心机污水处理的整个工艺流程：进泥流程，进水流程，絮凝剂流程，排放水流程
②数字显示主要工艺参数：转速，差速，推料力矩，进泥流量，加药流量以及絮凝剂配比，加药装置液位等
③灯光显示各个设备的运行状态(通过动画/颜色)
④画面底部显示最近一次报警信息
另外，在主画面上还有各个子画面的切换按钮.
5.2 子画面
子画面有报警、趋势、实时数据报表等，分别见图7，8，9，10

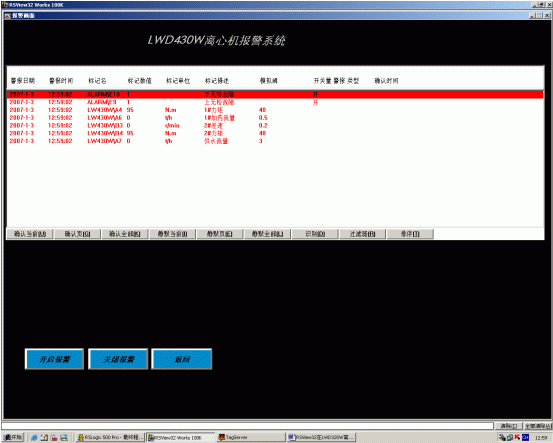

图7 报警画面

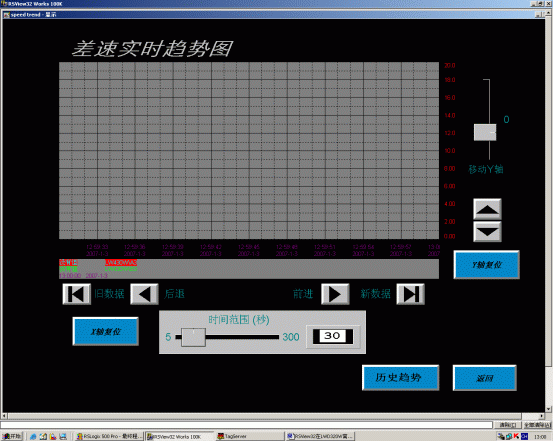

图8 趋势图(实时)

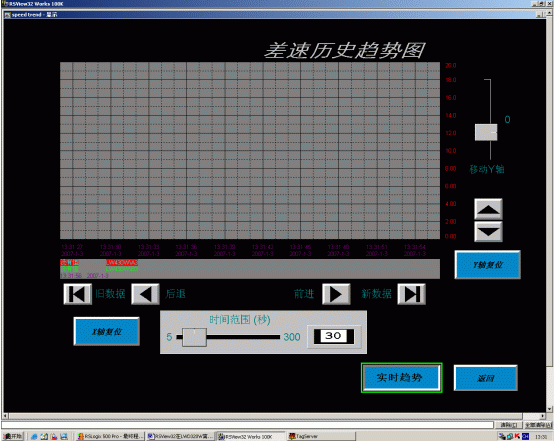

图9趋势图(历史)

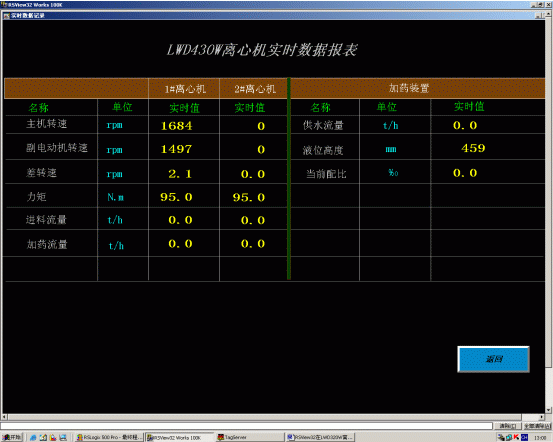

图10 实时数据报表
6 数据记录
打开数据记录设置，出现对话框。图11对数据记录的格式进行设置，以*.dbf格式存储，可以在MirosoftExcel打开。该记录文件存储在工程文件下的DLGLOG文件夹内(图12)。图13设置记录文件每天创建一个新文件，十天后删除。图14 设置每秒进行一次记录。图15 设置那些标记需要进行记录。全部设置好后，以RSVIEW为名存盘。
数据记录设置好以后，在主画面上安装2个按钮，在“开始数据记录"按钮按下后执行命令DataLogOn RSVIEW，在“关闭数据记录"按钮按下后执行命令DataLogoff RSVIEW，图16显示在Excel中打开的记录文件。

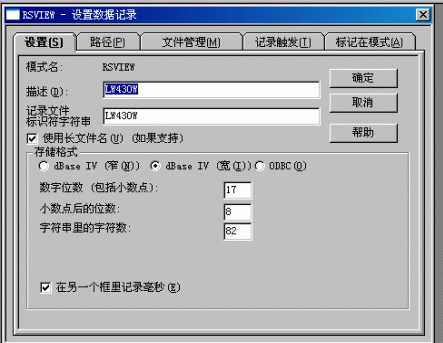

图11设置设置记录文件格式

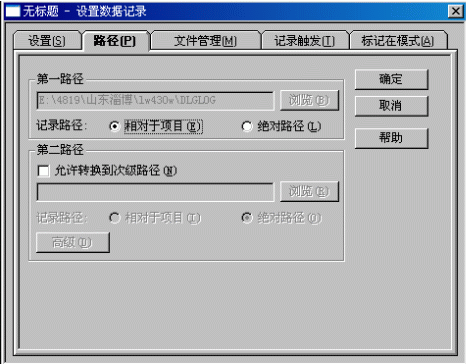

图12设置记录文件存储路径

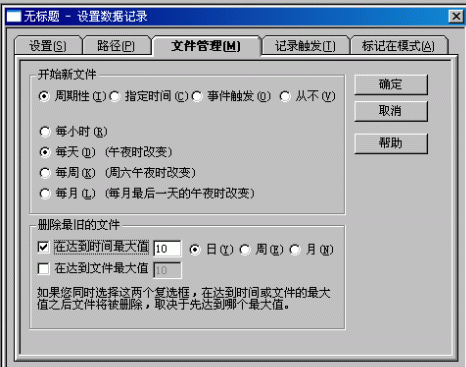

图13 设置新文件建立和老文件删除

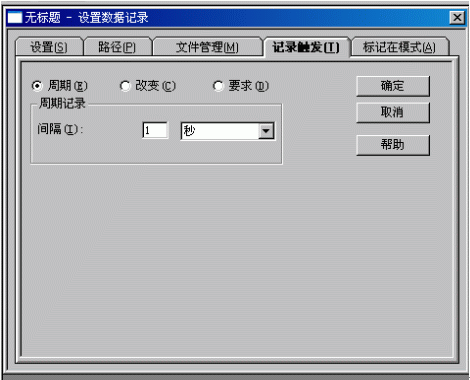

图14设置每秒进行一次记录

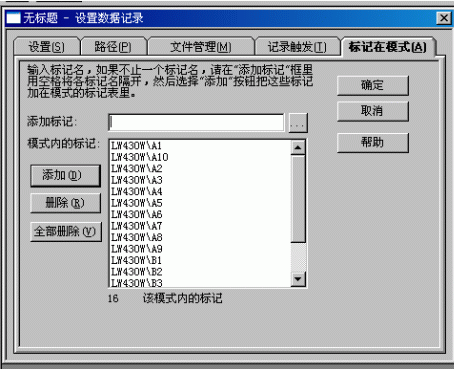

图15设置那些标记需要进行记录

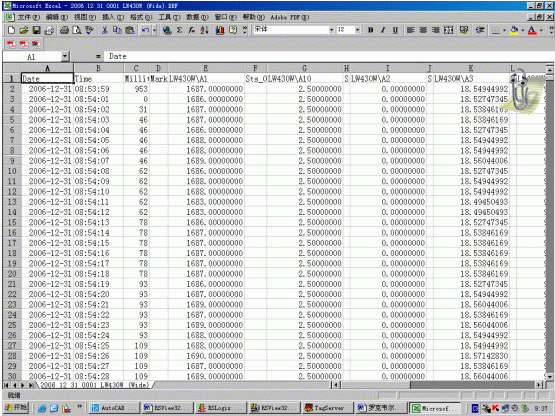

图16 在Excel中打开记录文件
7 使用体会
①制作监控系统的关键是设置通信和建立数据库，RSView32提供的OPC通信设置十分方便易行，PLC数据库导入功能，大大减小了建库的工作量，足见该软件的实用性。
②监控系统做好后，往往需要移植到另一台电脑上，只要把整个RSView32工程文件复制到目标盘，运行Lw430w.rsv即可，不需要进行额外的操作。工程文件包含下面的文件夹：ACTLOG；ALMLOG；DLGLOG；Cache；Comprf；Gfx；TAG；VBA；Lw430w.rsv。
③RSView32在RSView对象和图库内各提供一个趋势图，RSView对象提供的趋势图是中文版，图库提供的是英文版。后者比前者好用，本文使用的是图库提供的趋势图，它的特点是实时趋势和历史趋势在同一个画面上可以切换。
④RSView32可以与PLC-5、SLC、MicroLogix系列的控制器建立通信，同时也能与Rockwell Automation公司的新一代产品ControlLogix建立通信，其中所使用的网络层次可以是Rockwell 公司的ControlNet，DH+，DH485，TCP/IP等网络。
⑤RSView32软件可以安装在Windows2000或WindowsXP操作系统，最多支持10万个标记。在图形显示中利用ActiveX、Visual Basic Application、OPC的MMI产品，提供了监视、控制和数据采集等必要的全部功能且使用方便，统一。
