自20世纪90年代以来，汉江的水质逐年下降，1992年和1998年的初春先后两次发生“水华"现象，形成肉眼可见的褐色颗粒悬浮于江水中，使水体呈黄褐色，并伴有异味〔1～3〕。正因为汉江水质的恶化，造成了冷却用水均引自汉江的电厂直排式冷却水系统中生物黏泥问题较为严重，大量藻类及微生物黏泥沉积在换热器管子表面上，极大地降低了冷却效果。目前还没有很有效的方法来控制系统中微生物生长，导致这些电厂经常需要对换热器进行停车清洗，从而带来巨大的经济损失。因此，寻找一种能有效控制生物黏泥的方法极具经济和应用价值。
笔者针对汉江水质，选取了国内生产的8种抗菌剂进行了杀菌及灭藻性能的试验研究及评价，为进一步研制利用汉江水作为原水的冷却水系统中合适的高效复合杀菌灭藻剂提供了依据。
1抑菌效果试验
通过测定最低抑菌浓度(MIC)和抑菌圈直径来考察8种抗菌剂对菌类(黏泥异养菌、铁细菌、硫酸盐还原菌)的抑制效果。MIC值越小，抑菌圈直径越大，说明抗菌剂对菌类的抑制能力越大。
1.1试验方法与材料
试验方法：
(1)最低抑菌浓度法参照GB/T14643.5—1993和GB/T14643.6—1993；
(2)抑菌圈直径法参照GB/T14643.1—1993。
试验用水：汉江水。
抗菌剂：HTTi01(纳米氧化钛抗菌粉)，HTZn01(纳米氧化锌无机抗菌粉)，HTB0321、HTB0330、HTB038(离子交换型载银无机抗菌粉)，以上均由南京海泰纳米材料有限公司提供；STK(含锌无机抗菌粉)，MFS200(复合硅银无机抗粉)，由舟山明日纳米材料有限公司提供；DDR(A型无机银系抗菌剂)，由德得尔公司北京科技发展中心提供。
1.2试验结果与讨论

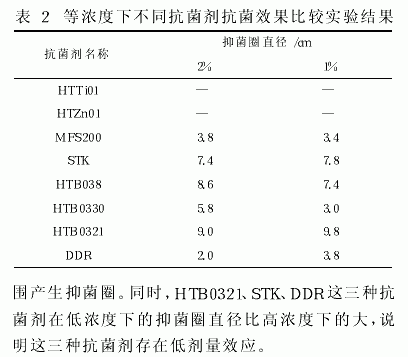

1.2.1抗菌剂最低抑制浓度试验

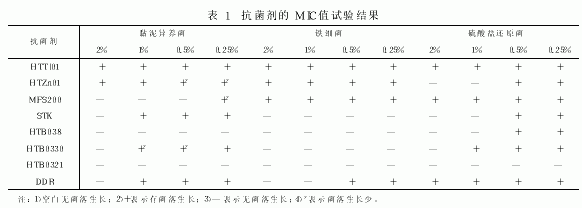

对黏泥异养菌、铁细菌、硫酸盐还原菌分别进行药剂质量分数为2%、1%、0.5%、0.25%剂量下MIC试验，结果见表1。
从表1可以看出：对于黏泥异养菌，HTB038和HTB0321的MIC值不超过0.25%，MFS200低于0.5%，STK、HTB0330、DDR这3种抗菌剂的MIC值介于2%与1%之间；HTTi01和HTZn01对黏泥异养菌的抑制能力最差，在质量分数达到2%时，培养皿上还生长很多菌落。这说明HTB038及HTB0321在较低剂量下对黏泥异养菌有很好的抑制作用。
对于铁细菌，STK、HTB038、HTB0321、HTB0330等4种药剂都具有很好的抑菌效果，其MIC值都不高于0.25%；其次是DDR，其对铁细菌的MIC值不高于1%；而HTTi01、HTZn01和MFS200这3种抗菌剂对铁细菌的MIC值均高于2%。

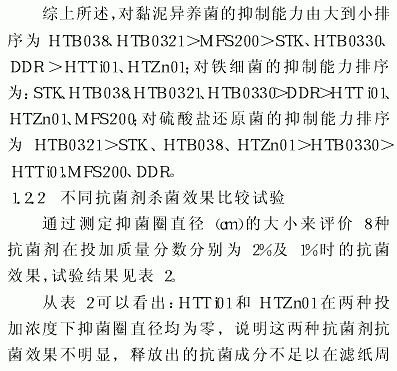

对于硫酸盐还原菌，HTB0321的抑制能力最强，其MIC值不高于0.25%；HTZn01、STK、HTB038对硫酸盐还原菌的抑制效果相当，MIC值均介于1%和0.5%之间；相比之下，HTTi01、MFS200、DDR对硫酸盐还原菌抑制效果最差。HTB038虽然对铁细菌有很好的抑制力，但是对硫酸盐还原菌的抑制效果并不理想，其MIC值高于1%，可见，抗菌剂单体并非是对每种菌类均有良好的抑制效果，因而可以采用两种或两种以上各具特点的抗菌剂巧妙复配来提高效力和抗菌广谱性。

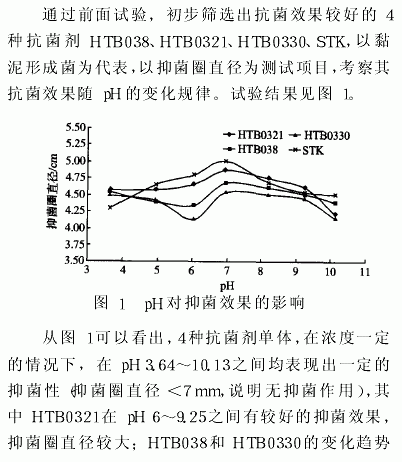

1.2.3抗菌剂抗菌效果随pH的变化
相近，在pH7～9之间均表现出较好的抗菌效果；STK的抗菌范围较宽，在pH5～9之间都表现出良好的抑菌效果。可见这4种抗菌剂都适合于电厂冷却水pH变化范围。
2抑藻效果试验
2.1试验方法与材料

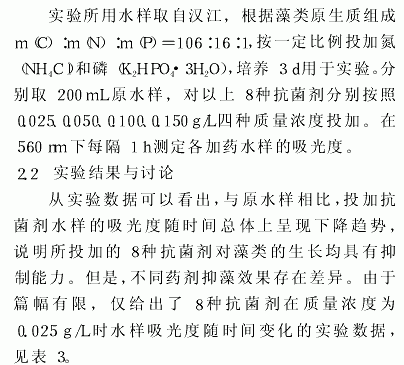

在吸光度A560<1.0单位范围内，水中藻类含量与光密度之间具有良好的线性关系，可以直接用光密度表征水中藻类的含量〔4〕。溶液的吸光度越低表明所含藻类数目越少，间接表明除藻率越高；反之则所含藻类数目越多，除藻率越低。本研究采用分光光度法，在560nm波长处测定水样的吸光度，通过吸光度的变化来反映出样品溶液中所含浮游藻的密度。

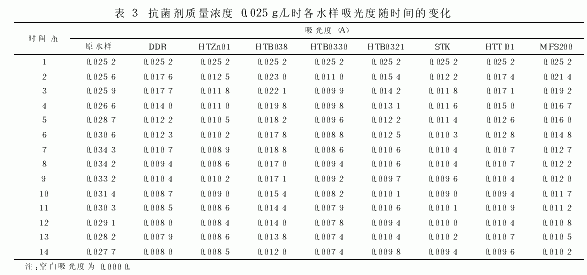

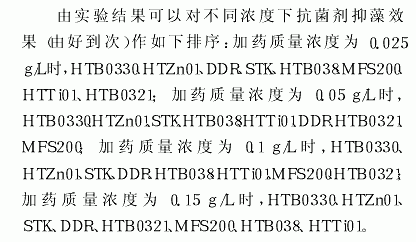

3结论
以汉江水作为原水的直排式冷却水系统中，银系无机抗菌剂HTB038、HTB0321、HTB0330及锌系抗菌剂STK都是对菌藻有很好杀灭性能的药剂，具有效果好、剂量低、适合冷却水pH范围的特点，对其进一步复配可取得更好的效果。
