施工测量

在工程施工阶段进行的测量工作,是工程测量的重要内容。包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。

施工控制网

为工程建筑物的施工放样所布设的测量控制网,分为平面控制网和高程控制网。平面控制网一般是三角网和导线网,在工业建筑场地上也可以是建筑方格网。高程控制网大多是水准网。

施工控制网常分级布设。首级网覆盖整个工地,但布点较稀。在工地上常需进行加密,加密网点数较多,离待放样的对象较近,因此使用比较方便。当工地上某项工程或设备需进行较高精度的放样时,还可在它们周围再建一个小范围的高精度施工控制网。小范围施工控制网均布成独立网(见控制测量),它只从上级网传递一个点的坐标和一条边的方位角,或者一个点的高程,以保证全工地有统一的平面坐标和高程系统,其施测精度常高于首级网。

平面施工控制网常采用建筑坐标系。建筑坐标系也称施工坐标系,指坐标轴与主要建筑物或主要工艺流程的中心线相平行的平面直角坐标系。设计文件上常用建筑坐标系标记点的平面位置。它同测绘地形图时的测量坐标系不一致。如果放样时所用的控制点坐标属于测量坐标系,而待放样点的坐标属于建筑坐标系,则必须先把坐标换算统一,再计算放样元素。

放样

把设计图上所确定的建筑物的空间位置和形状标定到实地上去的测量工作,又称施工放样或测设。主要内容为平面位置、高程以及竖直轴线的放样。

放样是在统一的平面坐标系和高程系统中进行的,因此它能保证分段施工的各部分正确衔接。不管待放样的建筑物多么复杂,其放样工作都是通过对每个特征点的放样实现的。

图1

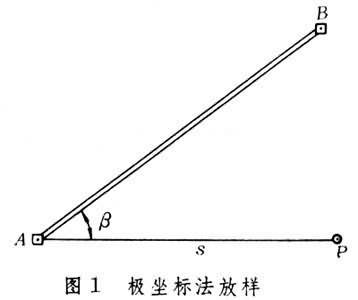

对一个点P的平面位置进行放样(图1),就是按其设计平面坐标,从已知坐标的控制点A出发,通过量距s、测角β,在实地确定它的平面位置,并用桩或其他标志固定下来,这种方法称为极坐标法,另外还有直角坐标法和交会法等。在直接量距比较困难的水利、桥梁等工地多用角度交会法。随着电磁波测距技术的普及,距离交会法和极坐标法用得越来越多。如果工地上相邻控制点的连线平行于坐标轴线,在实地可以方便的丈量坐标差,这时用直角坐标法和方向线交会法放样比较方便。

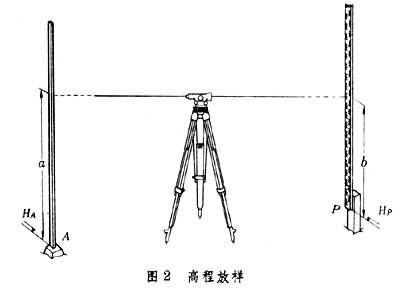

对点P的高程放样用水准仪进行(图2)。如果P点高程为HP,可选择适当地点安置水准仪,后视近处的水准点A(其高程为HA),得读数ɑ,由此可算得B点水准尺上应有的读数b。将尺子上下移动,使水准仪望远镜中的横丝恰好对准读数b,这时尺底点即为所放样的高程。当待放样点同附近控制点的高差较大时,如放样高层建筑某层或井下某点的高程,可以用长钢尺代替水准尺测设高程。

图2

放样竖直轴线可以采用吊锤、光学投影仪、激光垂线仪等设备进行。

平面位置和高程的放样使用的仪器、作业方法同测量工作相似,其差别主要在于放样时一个点的坐标或高程是已知的设计值,要求的是它的实地位置;而测量一个点的平面位置和高程时,是在实地上已有这个具体的点,要求的是它的坐标或高程的数值。

为了使工程建筑物施工能顺利进行,施工放样必须及时,并能达到预定的精度。因此,需要研究不同对象应有的放样精度标准,要对从控制网到放样的各个实施环节进行误差分析,选择恰当的作业方法,还要从施工放样工作的特点出发研制专用的仪器和工具。

在施工放样中可应用激光技术。如将氦氖激光器的光束通过测量望远镜发射,获得与视准轴同轴的发散角很小的可见光束,用它可较方便地指示方向。

(1)激光指向仪 一个带氦氖激光器的测量望远镜,把它安装在某个位置后能指示出一条方向线。常用于地下巷道掘进的指向工作。

(2)激光垂线仪 带水准器或其他安平装置的激光指向仪。它可以沿铅垂线发射激光束。常用来标定烟囱、竖井等工程建筑物的竖直轴线。

(3)激光经纬仪 由激光束表示视准轴方向的经纬仪,可灵活应用于各种指向工作(见角度测量)。

(4)激光水准仪 由激光束表示视准轴方向的水准仪,常用来标定水平线、水平面或个别点的高程(见高程测量)。施工中使用激光仪器时,可以在施工机械上安装由光电转换元件构成的接收靶,使施工机械得以显示偏离预定方向的信息。这种装置可以作为自动化施工系统的组成部分。

竣工测量

施工过程中或建成后为竣工验收所作的测量工作。对于主要建筑物的主要角点、地下管线的转折点、窨井中心、道路交叉点等重要特征点要测算其坐标,对于主要建筑物地坪、上水道管顶、下水道管底和道路变坡点等特征点要测算其高程,其他地貌和地物按一般地形测量要求进行测量。竣工测量的成果主要是竣工图和特征点坐标、高程明细表。竣工测量的资料可用于工程量的统计,又为工程管理和维修所必需。地下管线和建筑物的基础等隐蔽部分的竣工资料尤为重要。

施工期间的变形观测

对重要的建筑物从基坑开挖到建成期间所进行的变形观测。主要内容是测定建筑物的基础和地基在施工期间荷载逐步加大过程中的变形量。观测资料可用来分析变形同荷载和时间等因素之间的关系,也是长期变形观测资料的重要组成部分。
