[拼音]：kaisong
[外文]：opening and scutching
把压紧的、互相纠缠的纤维原料松解并清除杂质的工艺过程。防纱用的各种纤维原料，如原棉、羊毛、化学短纤维等，大多以压捆成包的形式运进纺织厂。原料包装密度一般为200～650公斤/米3,中国的原棉包装密度约为330～400公斤/米3。为了纺出品质优良的细纱,首先需要将原料松解，除去各种杂质，进行均匀混合。纤维原料的开松质量，对半制品和成纱品质以及节约用料等都有重要的影响。
纤维原料的开松，最早是用手工方法进行的。例如对羊毛,先用手把毛丛撕开、抖动,再用木棒敲打或使用弓弦弹松。对于籽棉也是先用手把棉籽和纤维分开，然后使用弓弦弹松纤维。直到18世纪出现机器纺纱后，需要有较多的原料储备，并要求缩小原料的运输体积，遂把松散的纤维原料压捆成包，这就需要寻求原料开松和除杂的机械化方法。从此，陆续出现了各种类型的开松和除杂机械，如拆包机、清棉机和开毛机等等（见开清机械）。
开松的作用
开松的基本作用是扯松、打松和除杂。
扯松

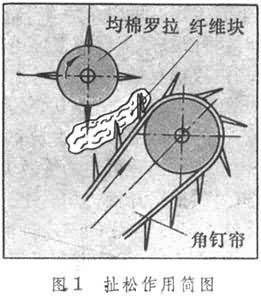

由两个表面装有角钉和针齿的机件相对运动，对原料中的纤维块进行撕扯、松解。图1 为棉箱给棉机中的扯松部分。图中角钉帘由装有角钉的木棒连接而成。纤维块随角钉帘向上运动，与带有角钉的圆筒形均棉罗拉相遇。由于角钉帘和均棉罗拉间隔开的距离很小，纤维块受到角钉抓取并撕扯而获得松解。此时一部分扯松的纤维原料随角钉帘输出机外，另一部分则被均棉罗拉所击落，然后再由角钉帘带回二者之间，进行反复扯松。在扯松过程中，纤维相互间发生一定的位移，纤维块的密度降低,纤维与杂质间的联系减弱,一些粘附性小的杂质被分离开。
打松
用高速回转的打击机件（俗称打手）上的刀片、翼片、角钉或针齿对喂入的纤维原料进行打击或同时刺入纤维层进行分割和分梳，破坏纤维之间和纤维与杂质间的联结力，达到进一步松解纤维块和清除杂质的目的。打松通常是在扯松基础上进行的，经过打松才能将纤维块松解得更小，使细小杂质得到清除，同时使半制品的结构和均匀度得到改善。
按照纤维原料喂给的方法，打松作用又可分为握持打击和自由打击两种形式。纤维原料以握持状态缓慢喂入而受到高速回转的打手的打击作用，称为握持打击。如果纤维原料以自由状态喂入而受到打手的打击作用，则称为自由打击。纤维层在握持打击作用下，产生振动和变形，须丛被松解成为许多较小的纤维块。由于打手作用在整个须丛上的打击力的冲量较大，纤维块的松解程度较高。若单位时间内纤维原料的喂入量保持一定，提高打手转速，则能提高松解度。当纤维原料受自由打击时,由动力学原理可知,作用在纤维块质点上打击力的冲量，等于该冲量作用时间内动量的变化。在打击力的作用下，纤维块发生变形松解并获得新的运动速度。当打击力大于纤维间的联结力时，纤维就被松解,反之,当纤维之间的联结力足够大时，整个纤维块就依打松机件的速度运动。所以，自由打击的作用比较缓和，纤维受损伤和杂质碎裂的程度很小。在纺纱生产中，主要根据纤维原料的性质和打松前的准备情况，决定所采用的打击形式和机件。常用的打松机件有角钉滚筒、梳针滚筒和锯齿滚筒，还有豪猪打手（又称豪猪锡林）、翼式打手、梳针打手、综合打手和据齿打手等。
打松机件对纤维原料的打松程度，常用喂给罗拉送出的每米长度纤维层上受到的打击次数或每克重量纤维层上受到的打击次数表示。在一定的范围内增加打击数，可以提高纤维原料的开松质量。但是，打击数过多，易造成纤维损伤和杂质碎裂，导致纤维疵点增加，影响成纱品质。
除杂

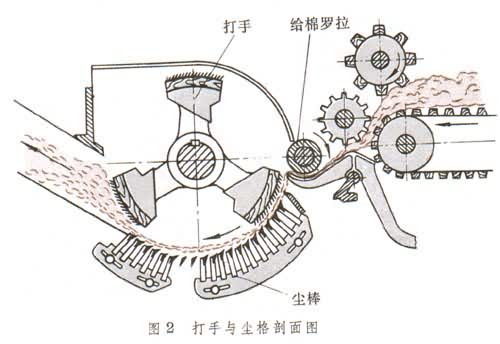

为了在原料开松过程中除去各种杂质，在打手周围一般都装有由若干根尘棒组成的栅状尘格(图2)。喂给罗拉送出的须丛,受高速回转的打手作用，分离出来的纤维块和杂质被投向尘格并与尘棒相撞击，纤维块被尘棒滞留，杂质则从尘棒间隙落下。然后，纤维块在打手的再次打击和气流作用下向前运动。不同的开松机械，尘格的弧度、尘棒根数和尘棒间的隔距也不相同，主要根据原料的性质和加工要求选用。例如棉纺开松机械大多使用三角形截面尘棒，清除杂质作用较好。而毛纺开松机械中常用圆形截面的尘棒，为了避免损伤毛纤维的鳞片。
纤维原料的开松程度直接影响原料中杂质的清除。通常，在开松的初始阶段，原料中较大的杂质和粘附性小的杂质易于分离，随着进一步开松，部分细小的杂质得到清除，而一些粘附性较强的杂质，则需在梳理或精梳阶段才能大量除去。
开松工艺
由于纺纱原料的种类繁多，纤维性状和所含杂质不同，因而原料的开松工艺过程也不相同。在棉纺中,原棉的开松是一个独立的工序,是在开清棉联合机上进行的。在原棉开松的同时，产生混和、除杂、除尘等附加作用。在毛纺中，常将原毛的开松同洗毛、烘毛、和毛联合进行，使用开洗烘联合机与和毛机。在绢纺中,精干绵的开松和除杂,是在制绵过程中进行的。
各种纤维原料的开松质量主要决定于工艺。对不同的原料应采用不同的工艺原则。例如棉纺中加工原棉时，采�孟人珊蟠颉⒍嗨缮俜怠⒑侠泶蚧鳌⒃缏渖偎榈墓ひ赵颉＜庸せФ滔宋蛑谐は宋保捎诨嗽辖吓钏桑缓又剩龊倭康南宋玫悖圆捎枚嗍嵘俅颉⑸倥懦嗷厥盏墓ひ赵颉０凑赵蜃楹峡迕藁岛团渲霉ひ铡６园肮簟⒑蚝庸嗟脑希话阌ご怼＝舭嫌性た桑蛳刃胁鸢璩浞质奔渥匀凰山猓缓嗟脑希诳汕坝泻娓桑蕴岣咴系目尚Ч�
纤维原料的开松质量,具体反映在开松后半制品(纤维卷或纤维层)各项质量指标和落物情况上。这包括①半制品中杂质和疵点的种类和数量；
（2）半制品的结构和均匀度；
（3）半制品中短纤维的含量；
（4）纤维块的开松度,以纤维块的平均重量(克/块)、单位体积重量（公斤/米3）或纤维块在空气中自由沉降的终末速度等表示；
（5）落物中含有可纺纤维的数量。
为了进一步提高纤维原料的开松质量�透纳瞥缮雌分剩晒ひ盏闹饕⒄狗较蚴牵焊慕苫男问胶徒峁梗惴翰捎么坦酢⑹嵴氪蚴只蚴嵴牍鐾驳确质峄岣呦宋榈目啥龋纳瓢胫破返慕峁购途榷龋患忧肯宋系脑た桑诳晒讨校嘤米杂纱蚧鳎×可儆梦粘执蚧�;应用气流和其他的开松除杂方法,避免纤维损伤和杂质碎裂，以减少由此造成的成纱疵点。
