[拼音]：yanghualü
[外文]：alumium oxide，alumina
Al2O3 由铝土矿化学加工而得。通常有活性氧化铝、非活性氧化铝及溶胶氧化铝三类，在化学工业中最重要的是活性氧化铝。为适应工业需要，也制成氧化铝纤维。
活性氧化铝
是一类多孔物质，具有松密度低，比表面积大，孔隙率大的特性。

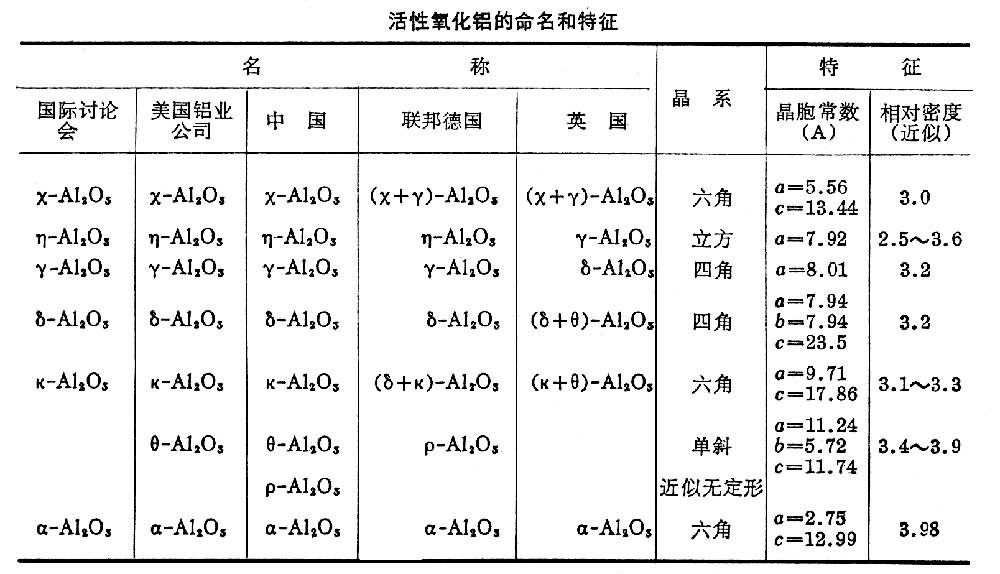

品种活性氧化铝有多种晶型结构和名称(见表)。一般在Al2O3前冠以希腊字母命名，但各国有所不同。甚至相同名称的活性氧化铝由于工艺制造的不同，它们的表面性质如比表面积、微孔结构、孔容、孔径分布等也有很大差异，从而导致表面活性的极大差异。利用这一特点制造出各种类型的活性氧化铝作为催化剂、催化剂载体和吸附剂，�美刺岣呋ど淖屎脱≡裥浴�
制造方法
通常先制备出水合氧化铝，再进一步加工成活性氧化铝。水合氧化铝常采用铝土矿加工而得的偏铝酸钠、氢氧化铝、硫酸铝、氯化铝，以及异丙醇铝、铝汞齐等为原料，再用醇铝法、铝汞齐法、碱法（或称酸沉淀法）、酸法(或称碱沉淀法)制备。
（1）醇铝法：在异丙醇铝的异丙醇或苯溶液中加水进行水解，经过滤、洗涤、干燥制得。
（2）铝汞齐法：将铝汞齐用20％左右的甲酸或乙酸处理，或在汞盐、氧化汞的存在下，由金属铝与水直接反应而得。
（3）碱法：用偏铝酸钠与酸反应来制备，可用的酸有硝酸、盐酸、硫酸或碳酸等。
（4）酸法：用铝盐（如硫酸铝、硝酸铝、氯化铝等）与碱反应而得。这些方法工业上都有采用。水合氧化铝经活化即得活性氧化铝。

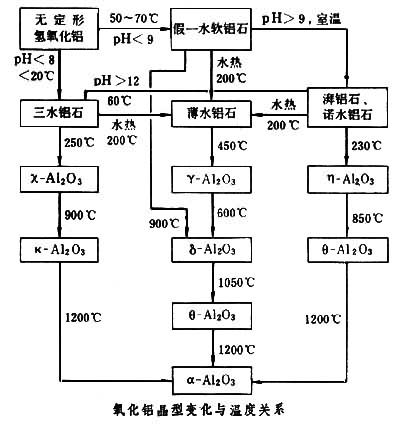

活化方法有加热缓慢脱水的固定床法、隧道窑法及流态化的快速脱水法等。采用不同的脱水方法和煅烧温度，可得各种不同性质的活性氧化铝，一般随着煅烧温度的提高，晶体结构不断变化（见图）。在1200°C以上都变成 α-氧化铝。
非活性氧化铝
属于一类刚玉氧化铝 (α －Al2O3)。通常是将氢氧化铝经1200°C以上的高温煅烧而得。这类氧化铝由于性能和用途不同，又可分为熔融氧化铝、低钠氧化铝、高纯氧化铝、超细氧化铝及普通氧化铝。
（1）熔融氧化铝：主要用作硬质材料、耐火材料、研磨材料等。
（2）低钠氧化铝：可用作点火插头（衬套、火花塞）、绝缘材料、耐热材料、耐磨瓷器等。
（3）超细氧化铝：主要用于合成纤维、化妆品、牙粉、精细陶瓷制品等。
（4）高纯氧化铝：可用于制造氧化铝单晶钠灯管（真空电子管）。
（5）普通氧化铝：用于冶金工业制造金属铝，其量几乎占全部氧化铝的90％以上。
溶胶氧化铝
水合氧化铝的胶体溶液。制备溶胶的方法一般有添加胶溶剂法、除去凝聚剂法、机械分散法（如胶体磨）及电化学分散法等。溶胶氧化铝主要用作粘结剂。
