[拼音]：jisuanji huitu
[外文]：computer graphic
用编制好的绘图程序将信息输入电子计算机，经过处理后发出指令，使绘图仪自动画出所需的图形，或在图形显示仪上产生图象的过程。计算机绘图是20世纪下半叶出现的一种机械制图新技术。这种新技术在机械工程中的应用日益广泛。

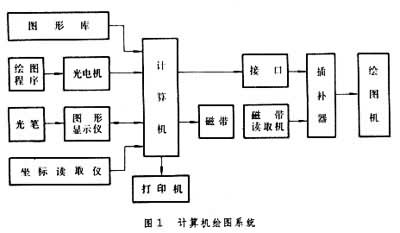

计算机绘图系统主要由计算机、绘图软件和绘图机组成（图1）。在图形显示仪上产生的图象，可以使用光笔修改，还可以进行人机对话。使用坐标读取仪时，可将图形信息直接输入计算机。经计算机处理后的图形信息通过接口直接送给绘图机的系统，称为联机系统；将图形信息记录在磁带（或纸带）上的系统，称为脱机系统。

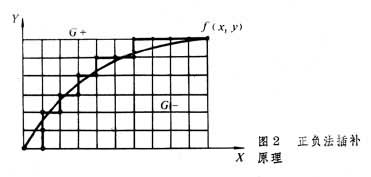

计算机绘图系统工作时，插补器利用插补原理处理由计算机提供的图形信息，并传送给绘图机，使画笔以一定的步距逐步逼近理想曲线。插补原理有逐点比较法、微分分析法和正负法等。正负法的原理是用f(x，y)表示平面上的任意曲线（图2）， 它把平面分成两个部分，曲线上方记作G＋，曲线下方记作G-。当画笔在曲线上和在G＋区域时即向＋x方向移动一步；当画笔在G-区域时，向＋y方向移动一步。画笔依照这样的走步规则一步步地逼近曲线，从而绘出直线、圆弧和其他曲线。由于步距很小（如0.02～0.1毫米），画出的线条看起来很光滑。
计算机绘图系统备有各种绘图软件，如坐标变换、比例选择、图形旋转、图形平移、书写字符、直线段、圆弧、几何图形和透视图等，可根据不同要求，分别建立相应的图形库和数据库。
