锯床

以圆锯片、锯带或锯条为刀具锯切金属圆料、方料、管料和型材等的机床。按锯切刀具的类型,锯床可分为圆锯床、带锯床和弓锯床等。

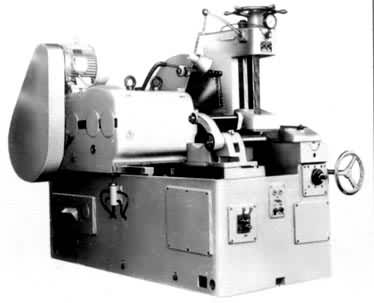

圆锯床

圆锯片作旋转的切削运动,同时随锯刀箱作进给运动(见图)。圆锯床按锯片进给方向又分为卧式(水平进给)、立式(垂直进给)和摆式(绕一支点摆动进给)3种。此外还有各种专用圆锯床,如用于切割大型铸件浇冒口的摇头锯床;用于钢轨锯切和钻孔的锯钻联合机床。

圆锯床 带锯床

环形锯带张紧在两个锯轮上,并由锯轮驱动锯带进行切割。带锯床主要有立式和卧式两种。立式带锯床的锯架垂直设置,切割时工件移动,用以切割板料和成形零件的曲线轮廓,还可把锯带换成锉链或砂带,进行修锉或打磨。卧式带锯床的锯架水平或倾斜布置,沿垂直方向或绕一支点摆动的方向进给,锯带一般扭转40°,以保持锯齿与工件垂直。

弓锯床

装有锯条的锯弓作往复运动,以锯架绕一支点摆动的方式进给,机床结构简单,体积小,但效率较低。弓锯床锯条的运动轨迹有直线和弧线两种。弧线运动时锯弓绕一支点摆动一小角度,每个锯齿的切入量较大,排屑容易,效率较高,新式弓锯床大多采用这种方式。
